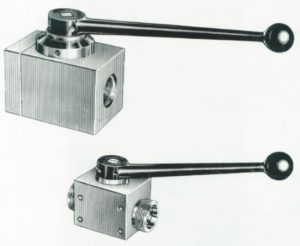

Die Absperrventile für Rohrleitungen der TGL 21575 sind auch als Kugelhahn bekannt.
Sie werden in Hydraulikanlagen vieler Industriezweige zum Öffnen und Sperren von Leitungsdurchflüssen des Hydrauliköls genutzt.
So kannst Du einzelne Leitungskreisläufe oder Gerätegruppen von Hand schnell und mit wenig Kraftaufwand miteinander verbinden oder voneinander trennen.
Die Durchflussrichtung bei den Absperrventilen kannst Du durch die beidseitigen Dichtungen beliebig wählen. Weiterhin kannst Du diese „Stop Valves“ einfach in starre oder flexible Leitungen montieren.

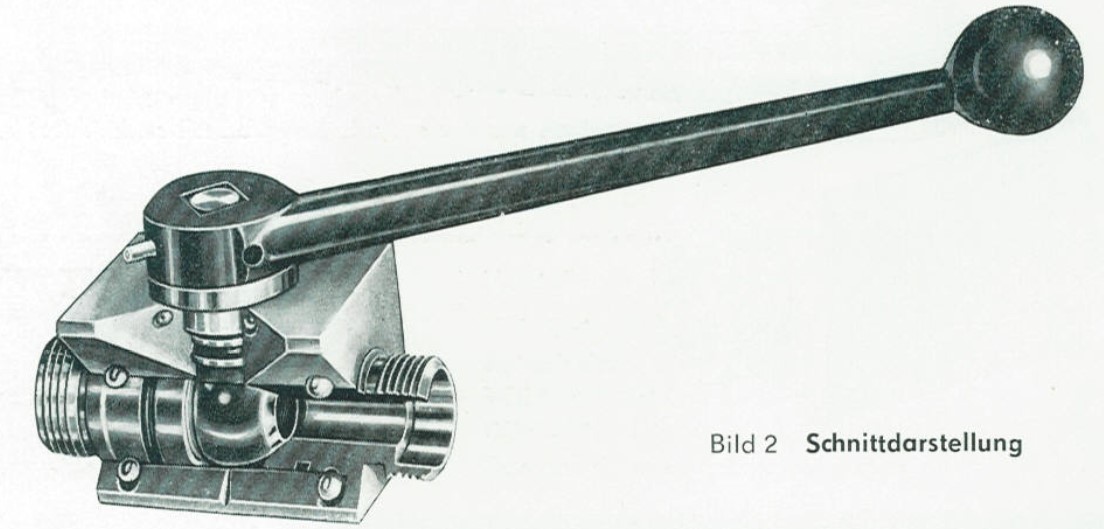

Das Absperrorgan im Inneren ist kugelförmig und schwimmend zwischen den vorgespannten Dichtungen gelagert. Dadurch nennen viele Anwender diese Absperrventile auch Kugelhähne. Weiterhin ist der Kugelhahn nach TGL 21575 auch bei geringem Druck garantiert dicht. Dieses selbständige Nachstellen der Absperrventile ist ein großer Vorteil.
Zudem ist auch der Verschleiß sehr gering, da das Absperrorgan sowie die Dichtungen keinen metallischen Kontakt haben.
Die Vorteile der Orsta Hydraulik Kugelhähne
- kurzer Schaltweg
- kurze Schaltzeit
- geringe Stellkraft
- lange Lebensdauer
- geradliniger Durchgang, wirbelfreie Strömung
- beliebige Einbaulage
- beliebige Durchflußrichtung
- Wartungsfreiheit durch geringsten Verschleiß
- kleine Abmessungen, geringe Masse
Technische Daten
Nenndruck: | 16 oder 32 MPa (heute häufiger 160 oder 320 bar) |

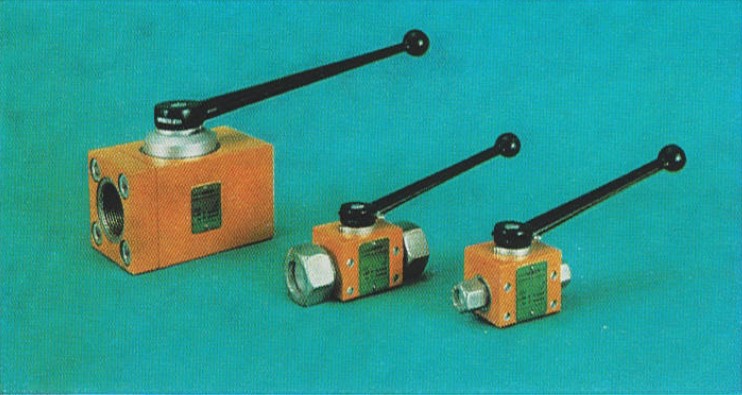

Nenngröße: | 6, 8, 10, 13, 20, 32 (letztere nur für 16 MPa) |
Temperatur der Umgebung: | 238 – 353 K (-35°C – 80°C) |
Fluid: | Hydrauliköl nach TGL 17542/01-03 – schwer entflammbare Hydraulikflüssigkeit SH 50 |
Bereich der Viskosität: | 15 – 800 cSt |
Temperatur des Fluids: | 253 – 343 K (-20°C – 70°C) |
Rohranschlüsse: | Rohrverschraubungen mit Schneidring oder Schweißkugelbuchse, gerade, reduziert oder erweitert |
Gehäuse: | Stahl, verzinkt und chromatiert |
Absperrorgan: | Stahl, hart verchromt |
Dichtungen: | Polyamid, Gummi |
Abmessungen der Orsta Absperrventile nach TGL 21575

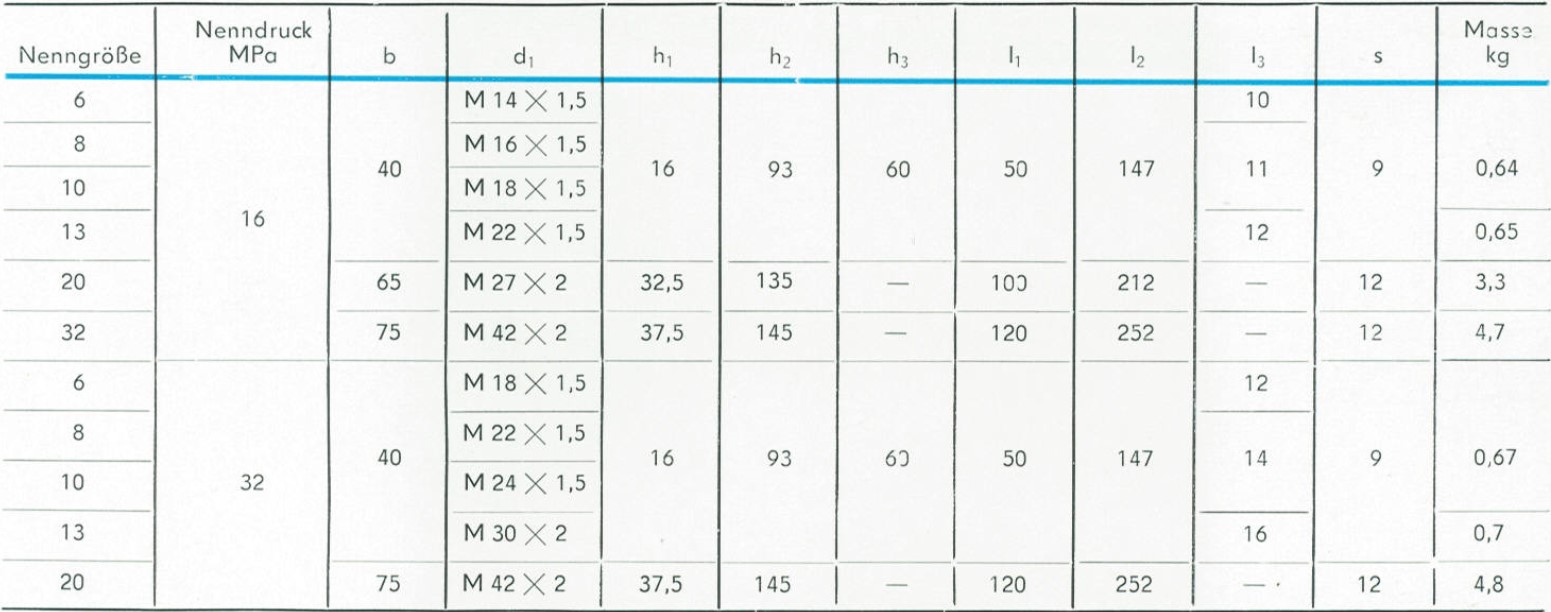

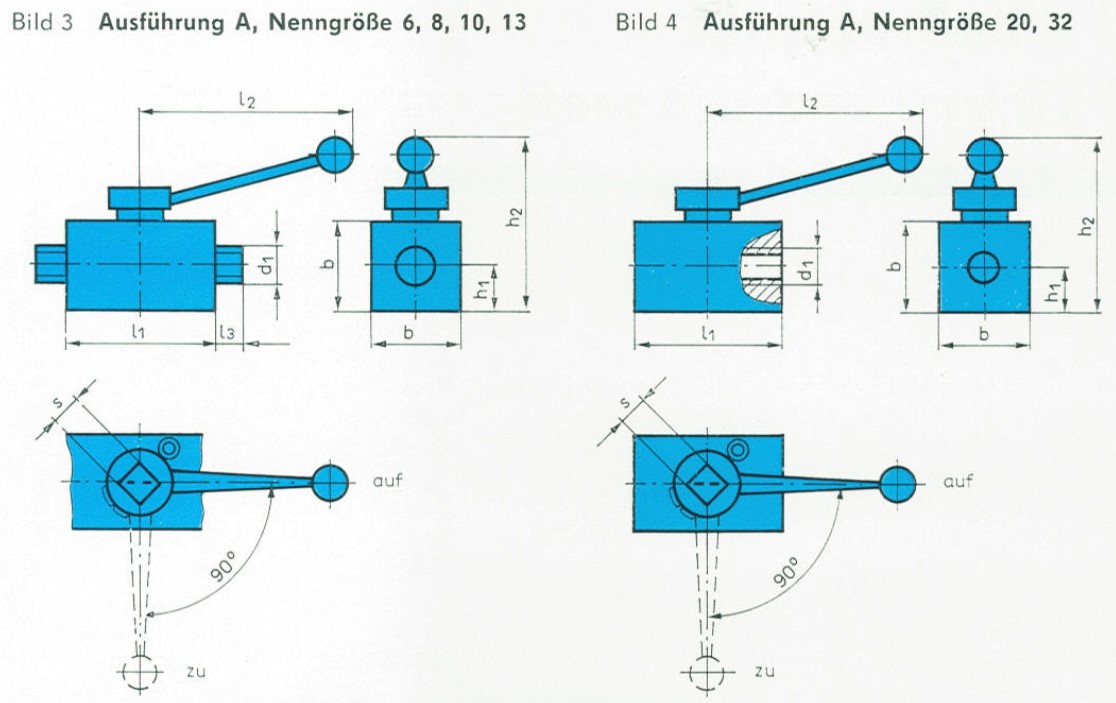

In Bild 3 und 4 (ebenfalls ist die Quelle das Orsta Hydraulik Prospekt von 1983) sind die verschiedenen Maße dargestellt. Gleich zeige ich Dir dazu die passende Tabelle, die Dir alle Abmessungen je nach Nenngröße und Nenndruck zeigt.

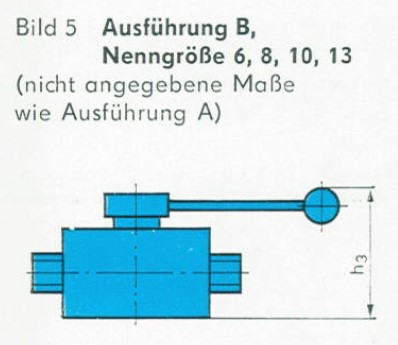

Die Ausführung A bezeichnet einen Handhebel, der schräg ausgeführt ist. In der Ausführung B führt ein gerader Handhebel zu einer geringeren Gesamthöhe h3.
Da die Handhebel leicht vom alten Absperrventil getauscht werden können, liefern wir diese standardmäßig nicht mit. Bitte gib deshalb unbedingt an, falls ein Handhebel notwendig ist.
Übrigens können die Handhebel natürlich um 90° versetzt montiert werden. Dann ist die Darstellung von geöffnet und geschlossen gegensätzlich. Ebenso wäre zum Beispiel der Einsatz eines passenden Ringmaulschlüssels oder Rollgabelschlüssels zum Sperren und Entsperren möglich.
Wie Du an der Tabelle sehen kannst, sind viele äußere Abmessungen gleich. Daher kannst Du von außen das notwendige Ersatzteil am Besten am Typenschild erkennen. Aber auch die einzelnen Abmessungen der Hydraulikverschraubungen können bei fehlendem Typenschild einen Hinweis geben.

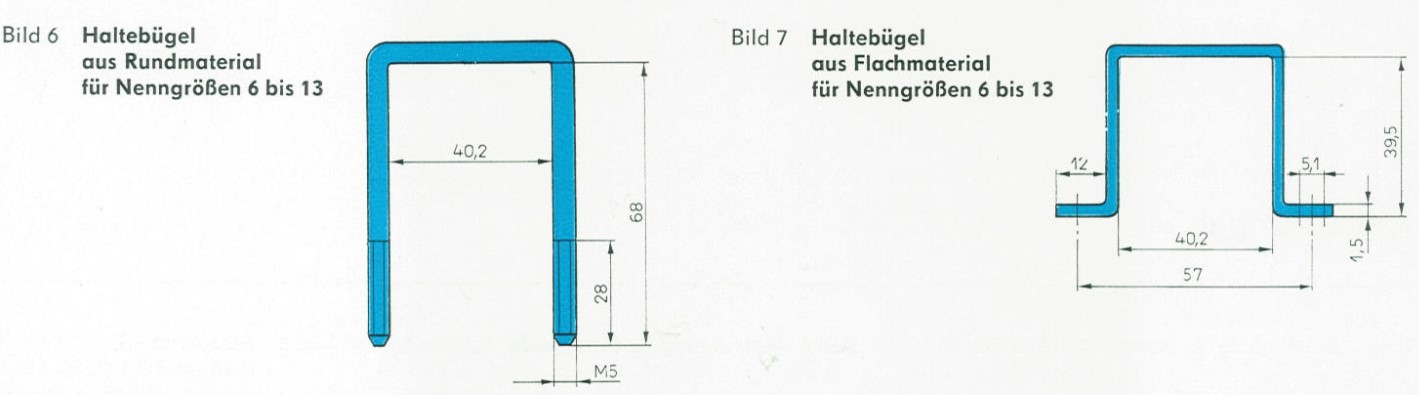

Befestigungselemente der Absperrventile
Auch Befestigungselemente waren eine Möglichkeit, die Kugelhähne zu montieren. Hier sind ergänzend noch die beiden Möglichkeiten aus dem alten Orsta Hydraulik Prospekt von 1983.
Bestellbeispiele für die TGL 21575
Für eine Anfrage sind die Nenngröße und der Nenndruck erforderlich. Weiterhin ist ursprünglich in der Bestellbezeichnung die Ausführung A mit schrägem Hebel oder die Ausführung B mit geradem Handhebel anzugeben.
Aus diesem Grund sind für eine Anfrage die folgenden Dinge am Besten mit anzugeben:
Beispiel 1: A20-32 TGL 21575
A – Ausführung mit schrägem Hebel
20 – Nenngröße (möglich sind Nenngrößen 6, 8, 10, 13, 20, 32)
32 – Nenndruck (möglich sind 16 und 32 MPa bzw. 160 oder 320 bar)
Beispiel 2: B6-16 TGL 21575
B – Ausführung mit geradem Hebel
6 – Nenngröße
16 – Nenndruck 16 MPa oder 160 bar
