Die TGL 20747 ist der Standard für die DDR Orsta Pneumatik Arbeitszylinder, welche die zugeführte pneumatische Energie in mechanische umwandeln.
Dabei wird eine geradlinige Bewegung ausgeführt. Die doppeltwirkenden pneumatischen Arbeitszylinder sind nach Standardreihen aufgebaut und Bestandteil des weitgehend universell anwendbaren ORSTA-Pneumatik-Gerätesystems.
Nach vielen Jahren haben die pneumatischen Arbeitszylinder leider Lagerspuren, wie leichte Korrosion und/oder Schlagstellen. Der Zustand für die Funktion ist aber, wie von Orsta Produkten gewohnt, immer noch sehr gut.
Die pneumatischen Arbeitszylinder von Orsta Hydraulik zeichnen sich neben ihrer guten Anpassungsfähigkeit an die unterschiedlichsten Einsatzbedingungen durch viele Qualitätsmerkmale aus:
- die Baukastenkonstruktion gewährleistet eine schnelle und relativ einfache Montage
- die Austauschbarkeit sämtlicher Teile bzw. Auswechslung von Dichtelementen ist einfach
- verschlissene Teile sind ohne Nacharbeit der Ersatzteile austauschbar
- für die Lagerhaltung von Ersatzteilen benötigt man dementsprechend relativ wenig Platz
- die Leitungsanschlüsse sind mit mechanischem Feingewinde versehen und mit den Rohrverschraubungen nach TGL 0-2353 bzw. TGL 8277 abgestimmt
- die Kolbenstange wird in einer standardisierten Lagerbuchse aus Duroplast geführt
- die Gleitfläche für Lippendichtungen im Zylinderrohr wird zur Erhöhung der Lebensdauer gehont und eloxiert
- die Kolbenstange ist zum Schutz gegen Korrosion und Verschleiß sowie zur besseren Gleitfähigkeit geschliffen und hartverchromt
- durch die Verwendung von witterungs- und beständigen Alu-Legierungen ist ein natürlicher Korrosionsschutz gegeben
- maximale Kolbengeschwindigkeit: 1,5 m/s
- Nenndruck: 1 MPa (heute eher gebräuchlich als 10 bar)
Die Ausführungsarten der TGL 20747/02
Genau genommen handelt es sich um die TGL 20747 Blatt 2, also kurz TGL 20747/02, in der die hier beschriebenen pneumatischen Arbeitszylinder spezifiziert sind bzw. waren. Denn wir haben vorrangig nur die Nenngrößen 40, 63 und 80 anzubieten. Weitere TGLs, die pneumatischen Arbeitszylindern der DDR standardisiert beschrieben haben, sind die 20748 und 20749.
- TGL 20747/02, doppeltwirkend mit und ohne Endlagenbremsung
- TGL 20748/02, einfachwirkend mit Federrückstellung ohne Bremsung
- TGL 20749/02, doppeltwirkend mit beidseitiger Kolbenstange mit Bremsung
- Kolbendurchmesser von 40 bis 100 mm
- Hublängen von 25 bis 1000 mm
- verschiedene Befestigungsarten

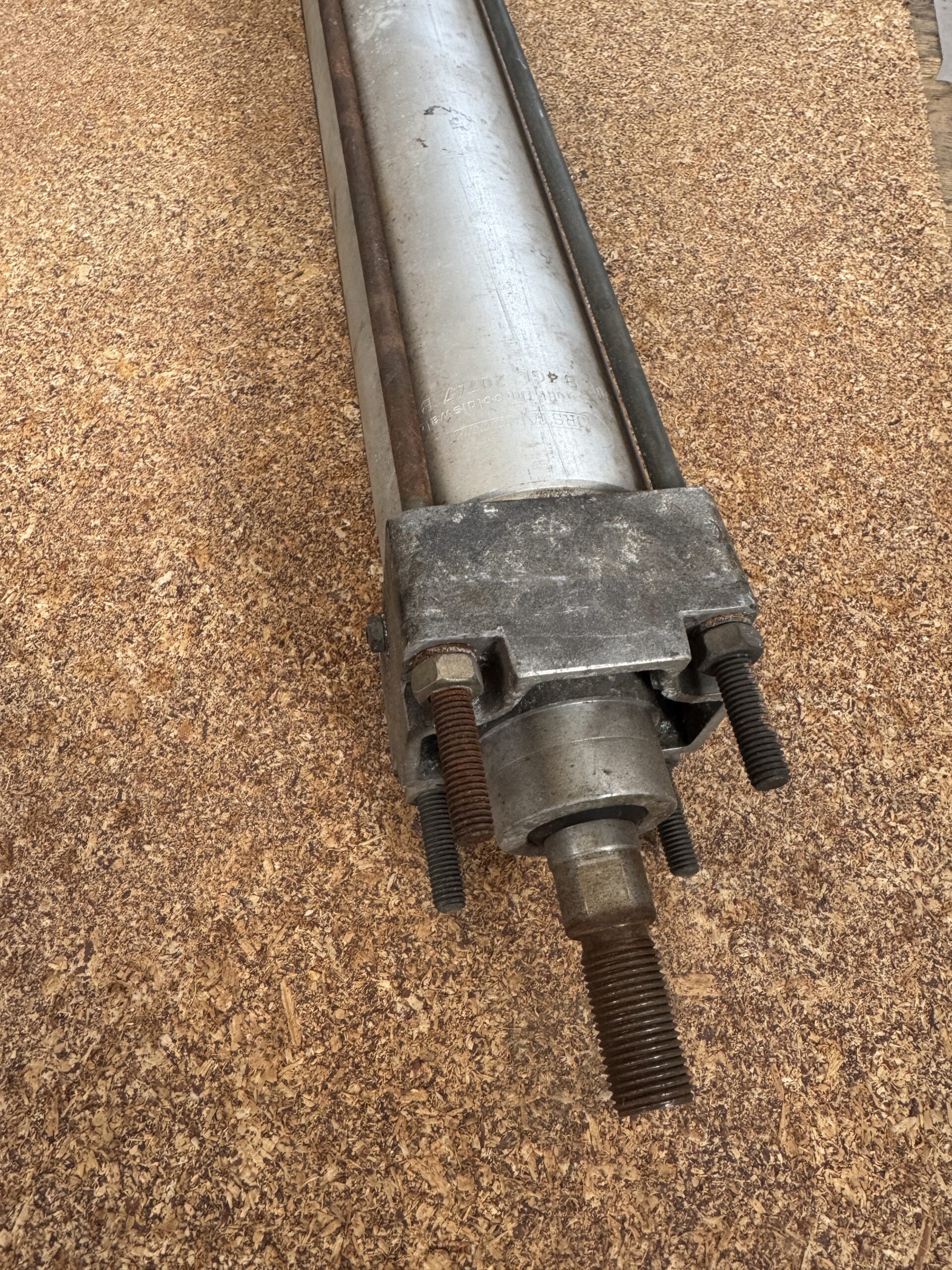

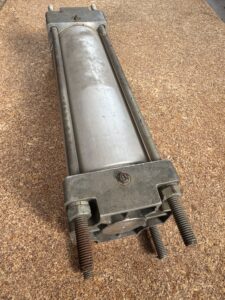

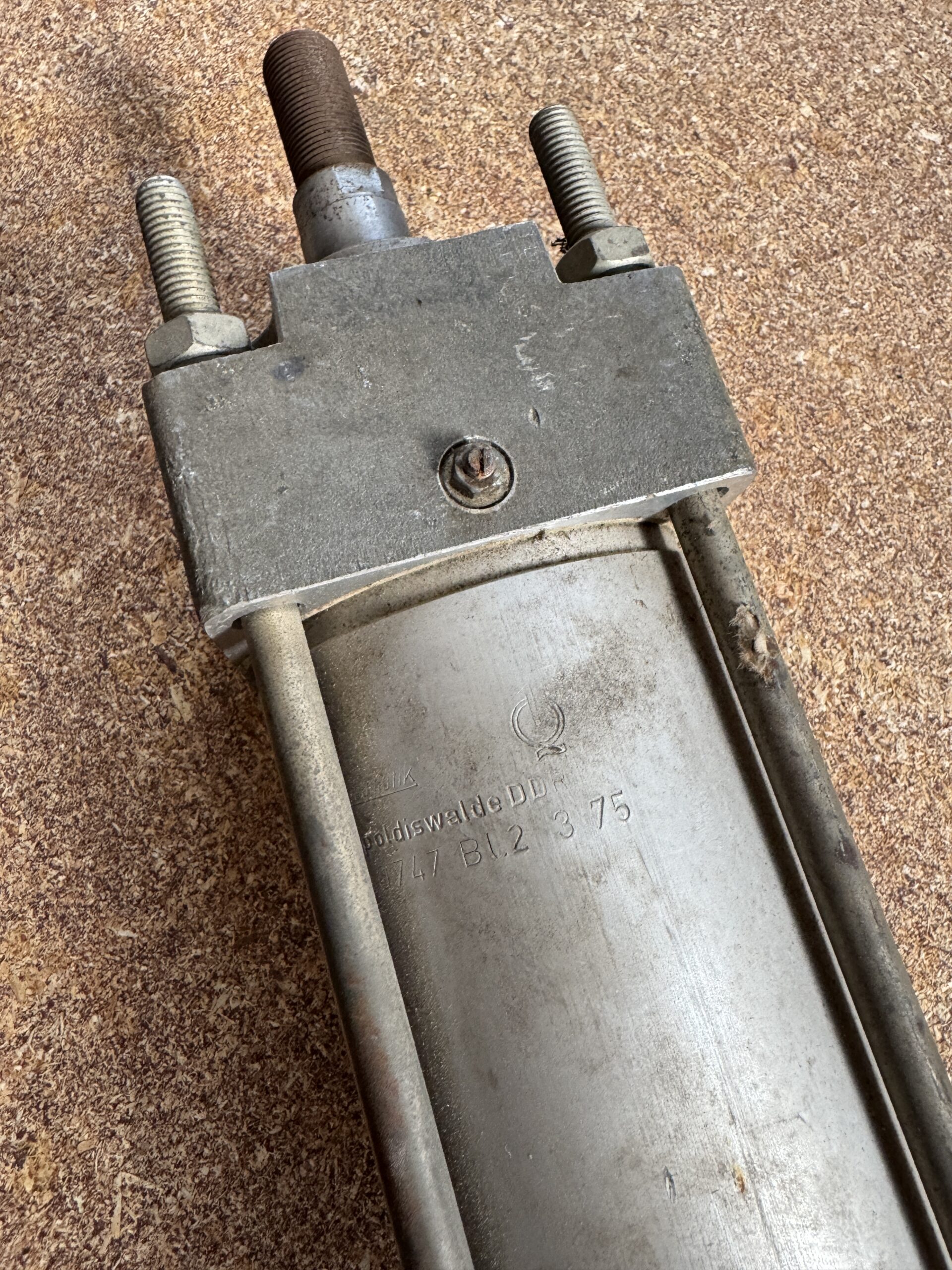

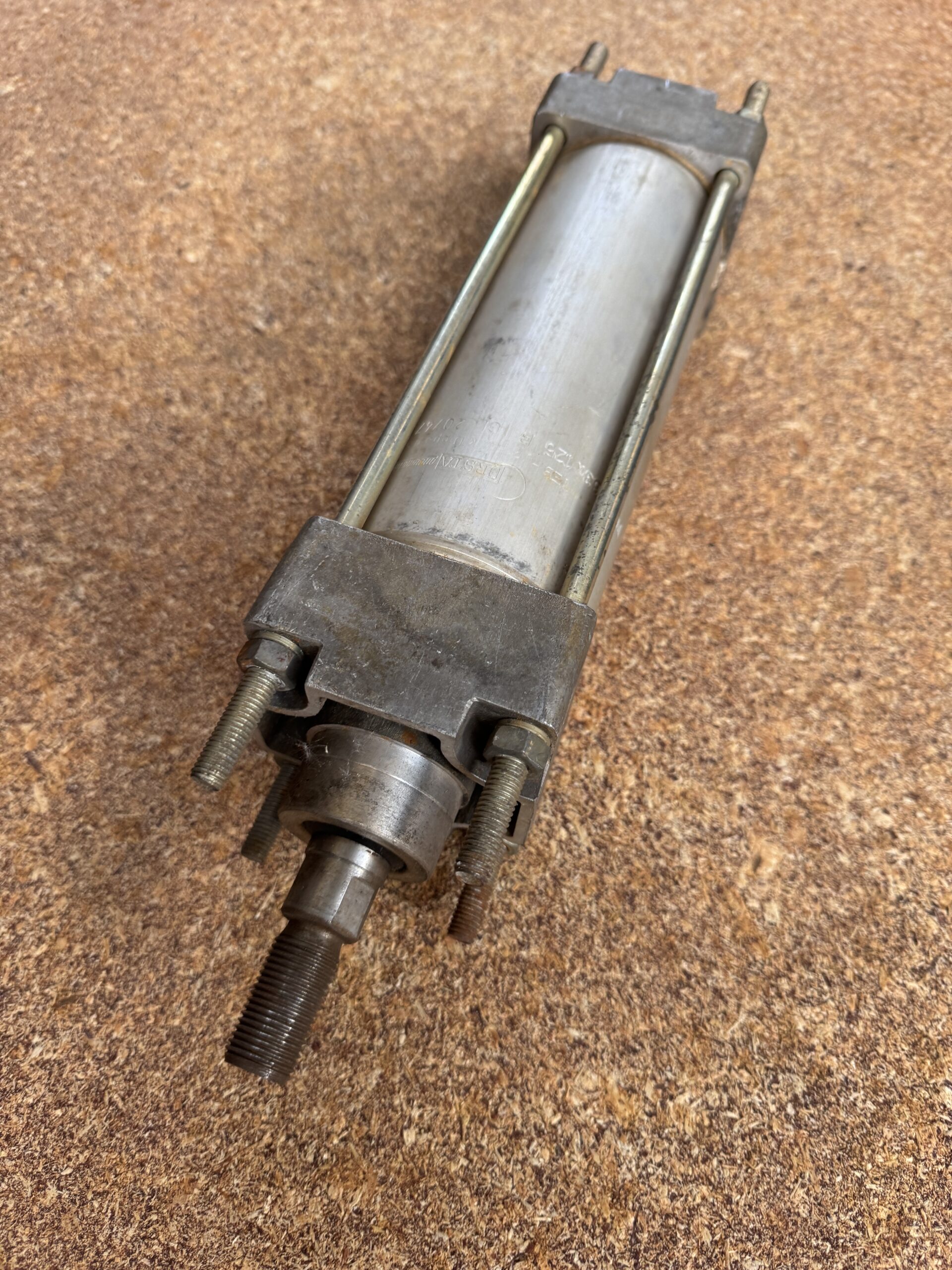

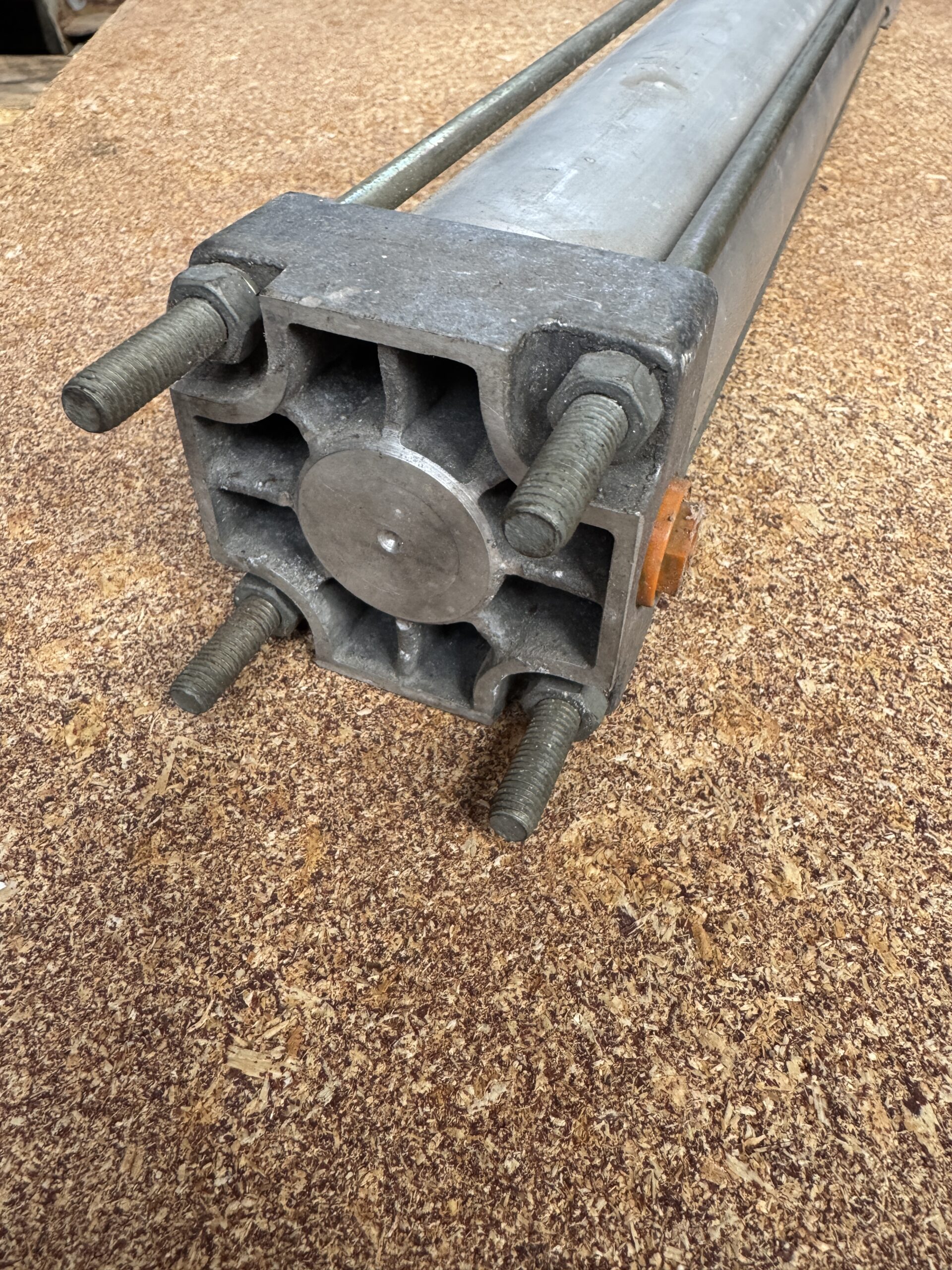

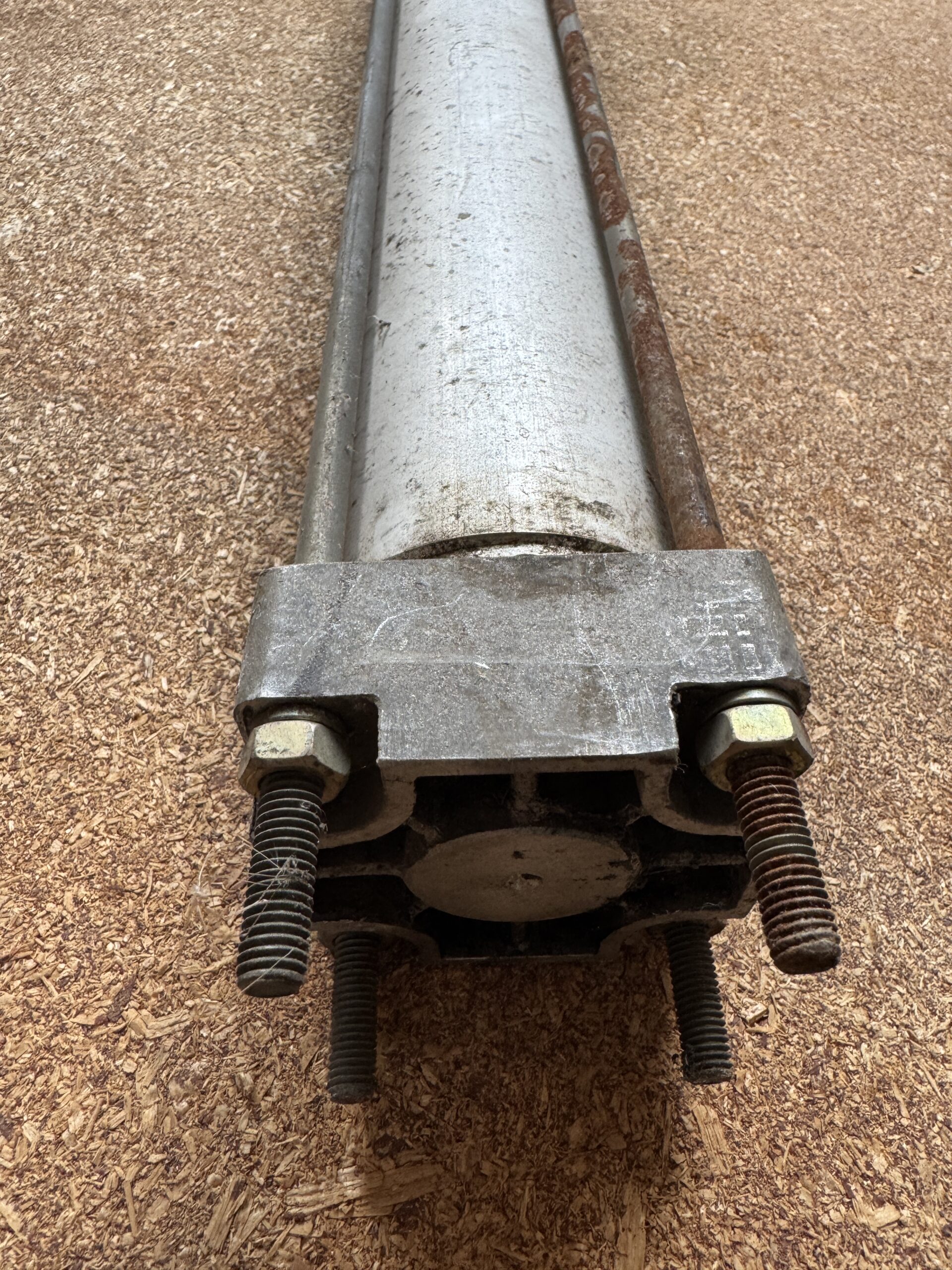

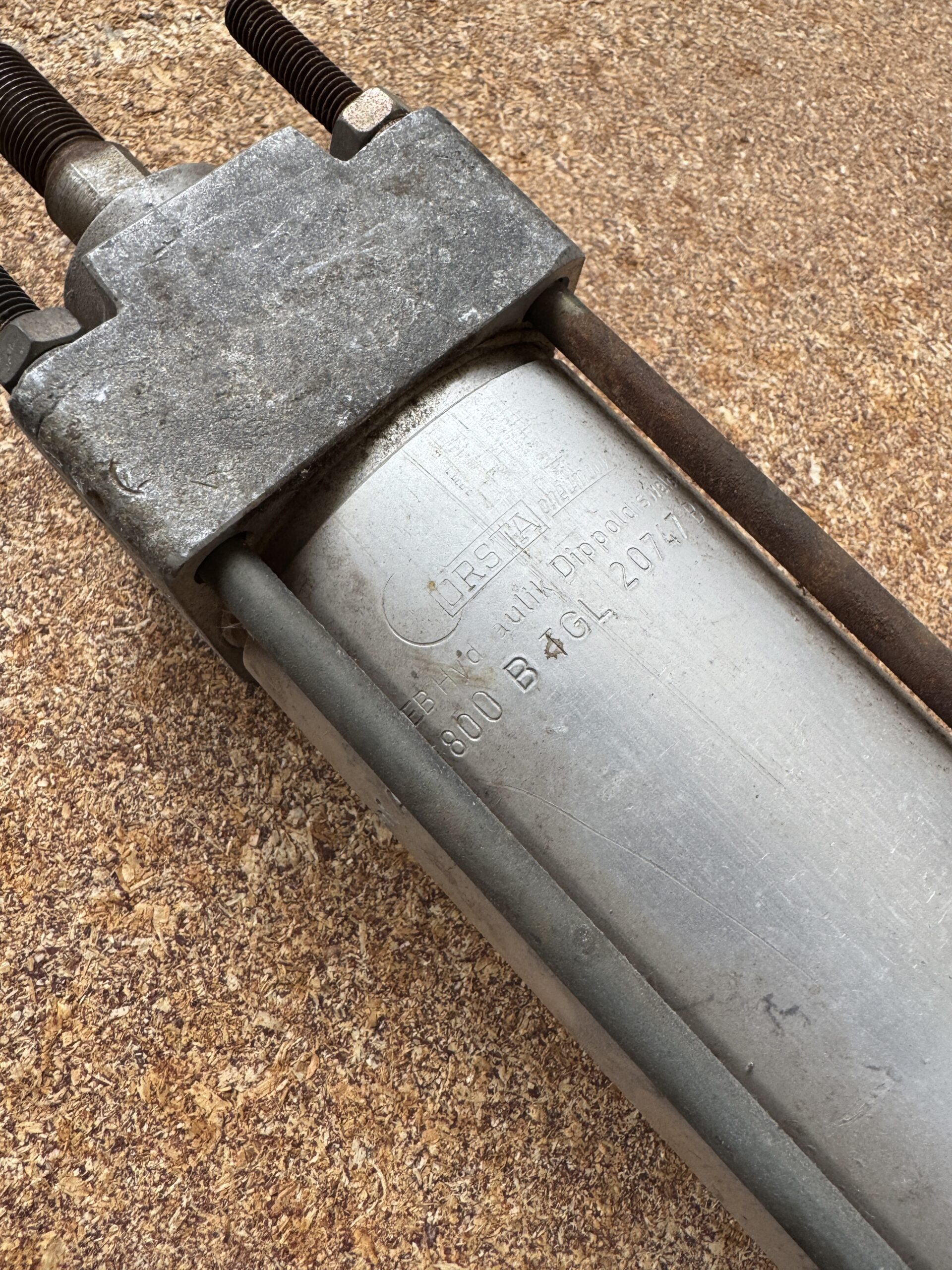

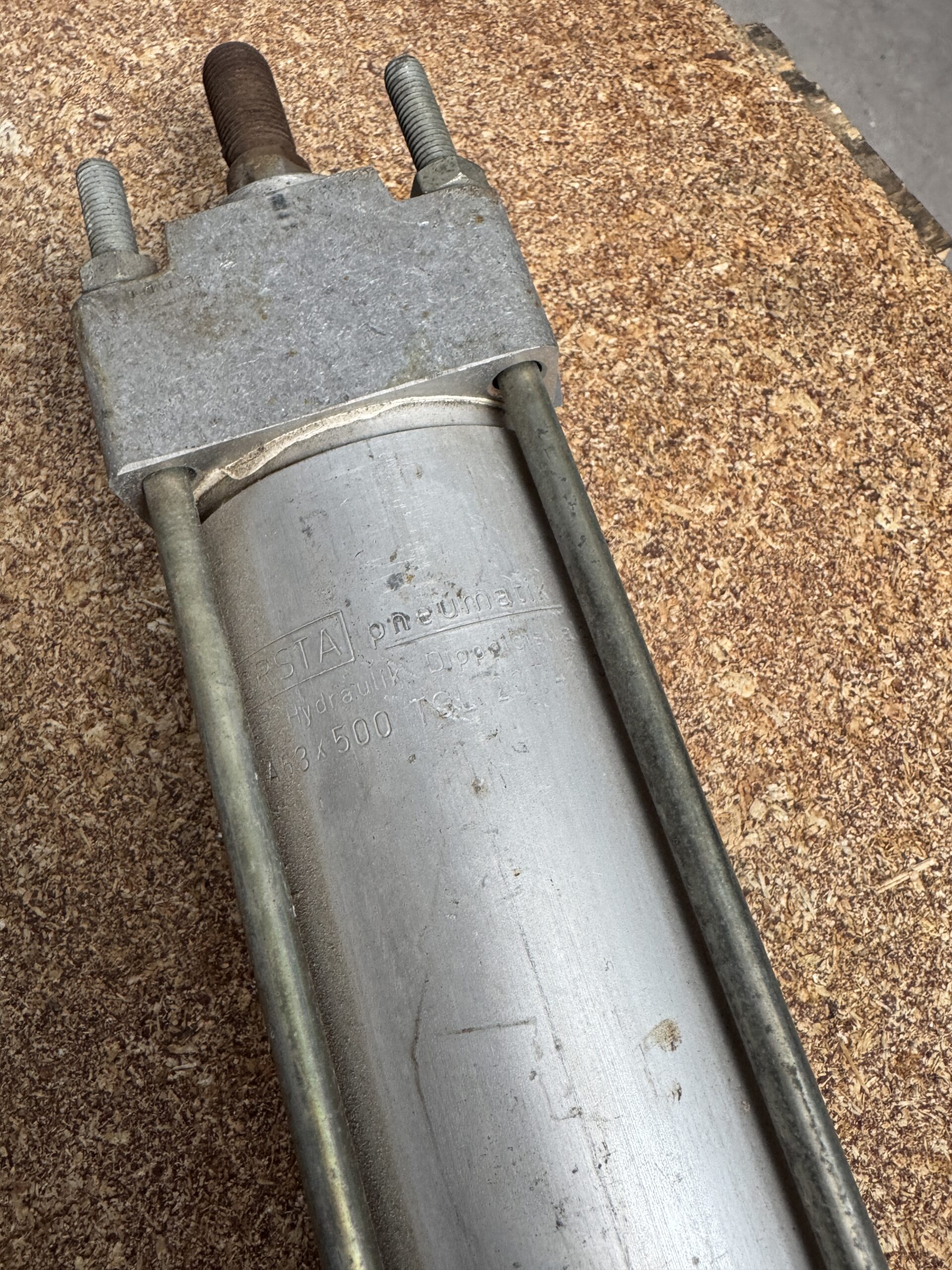

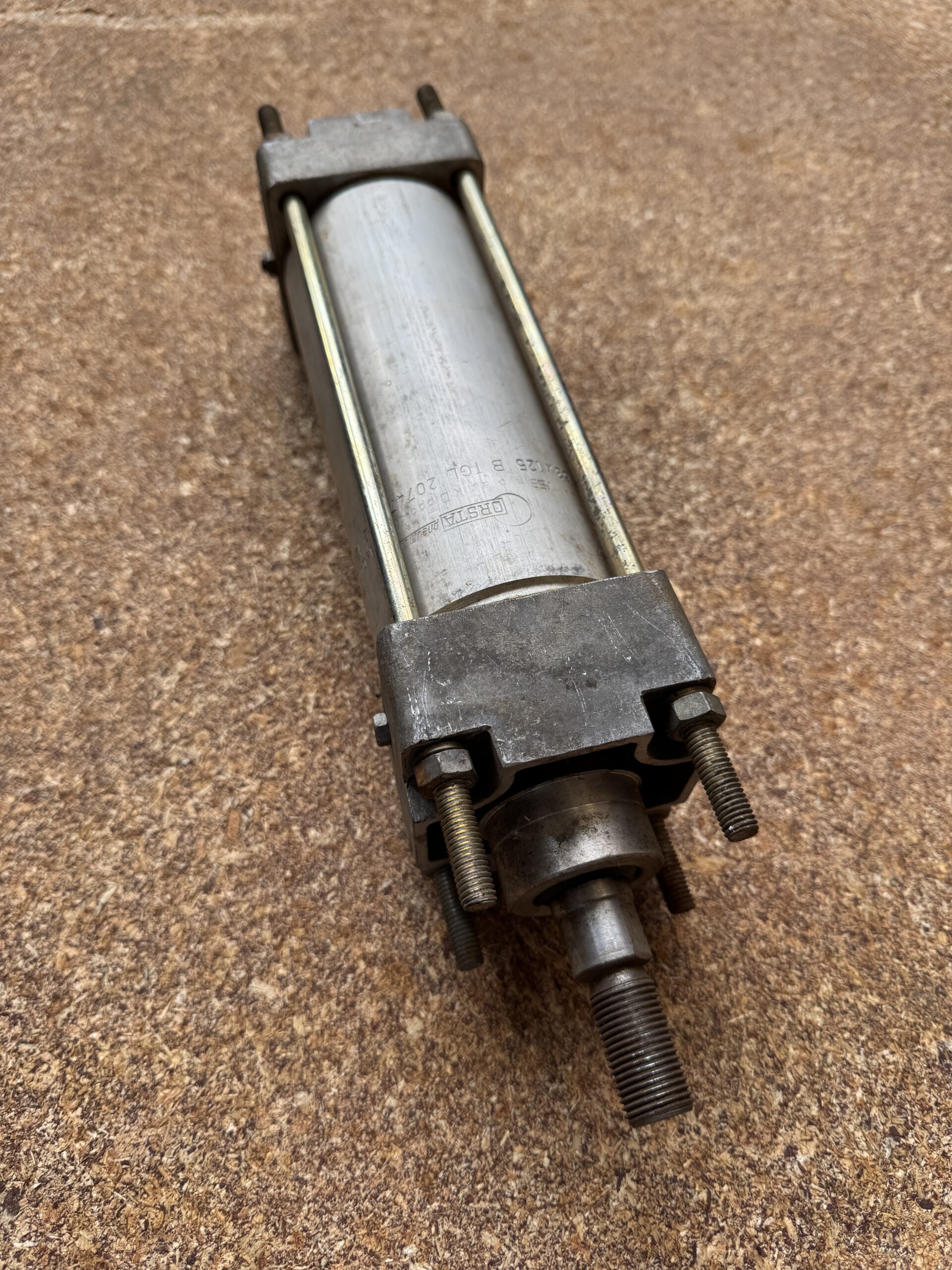

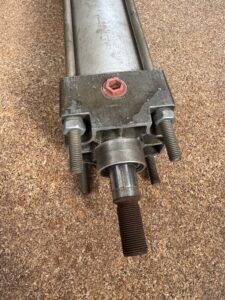

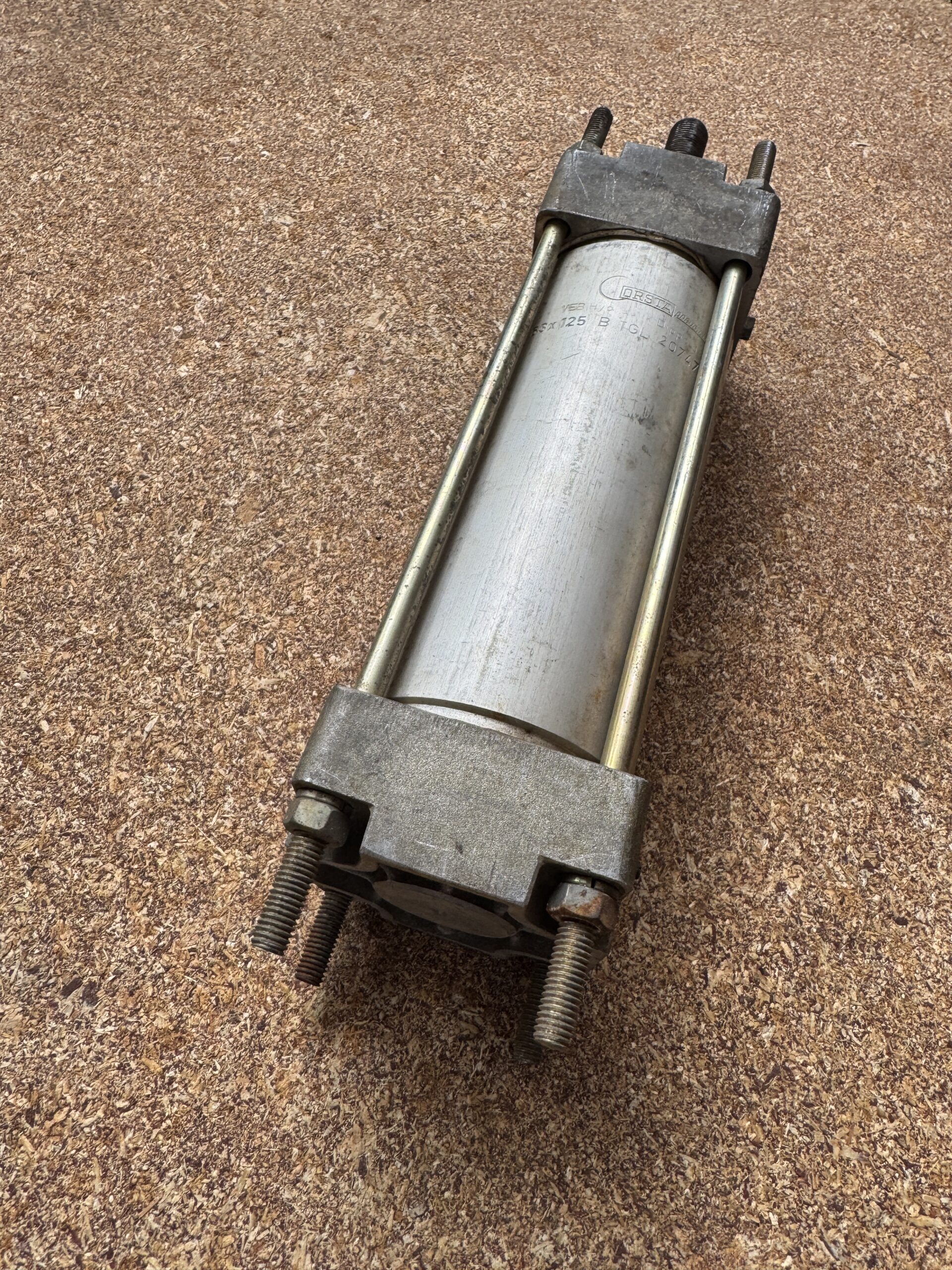

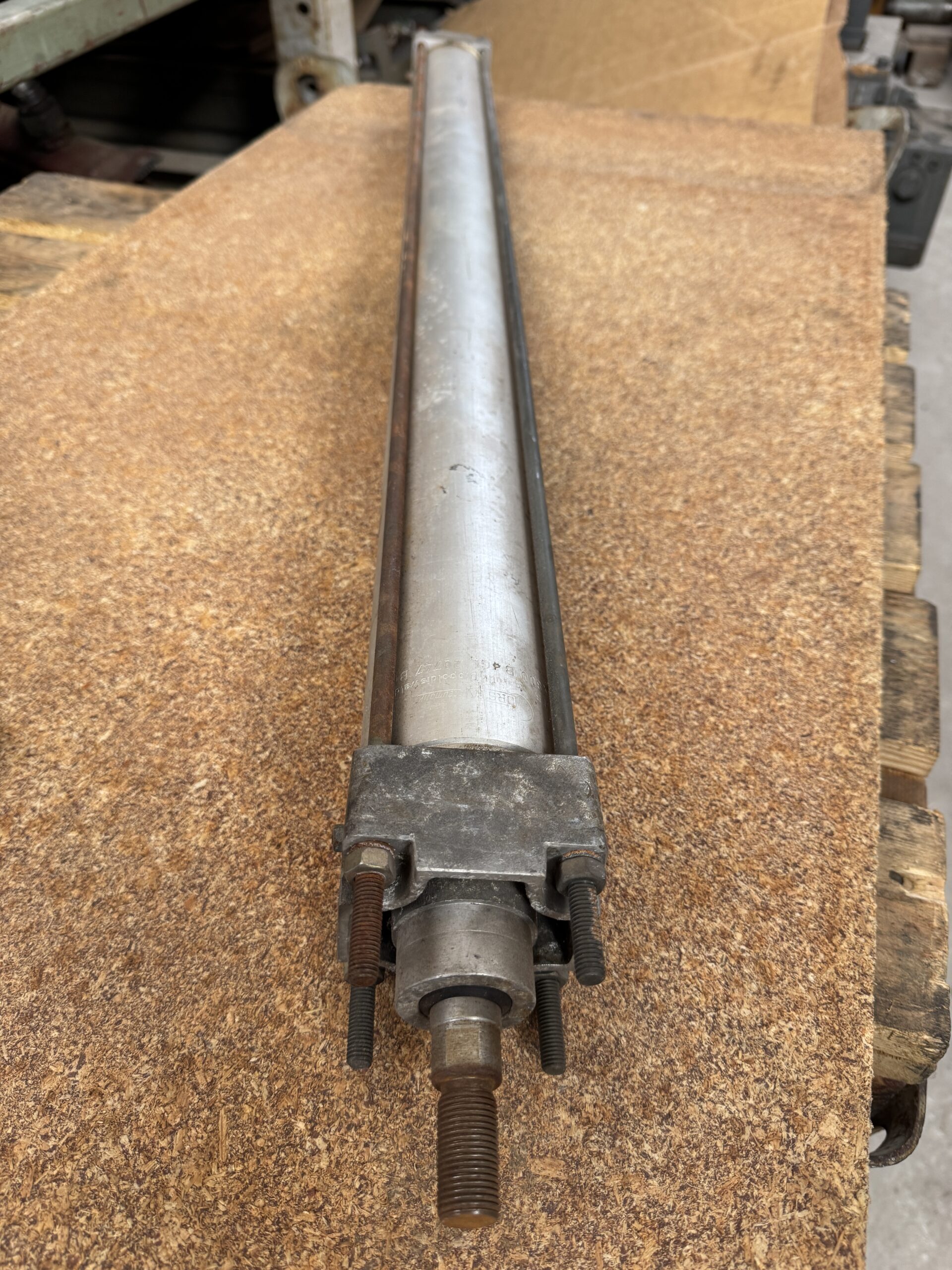

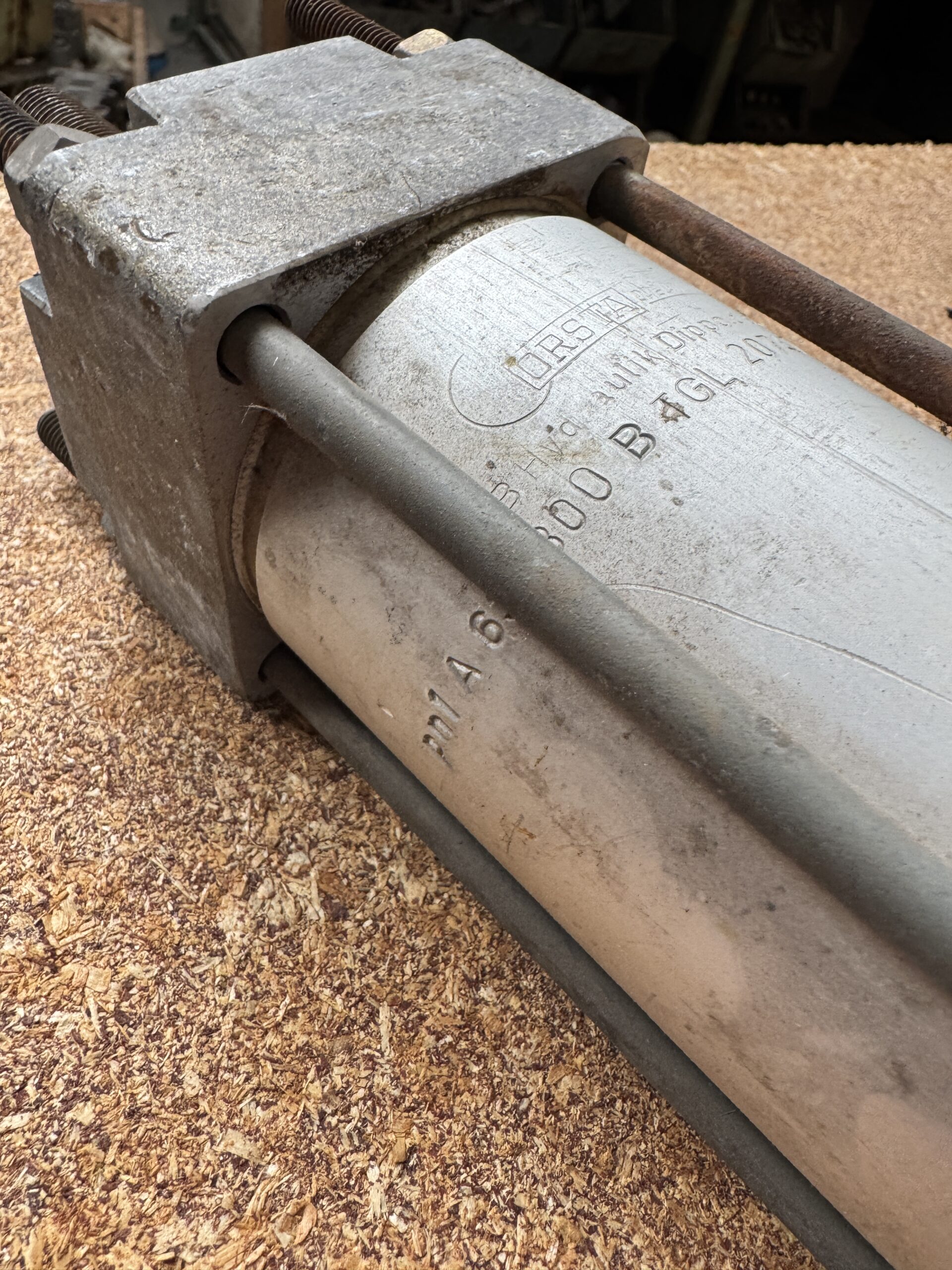

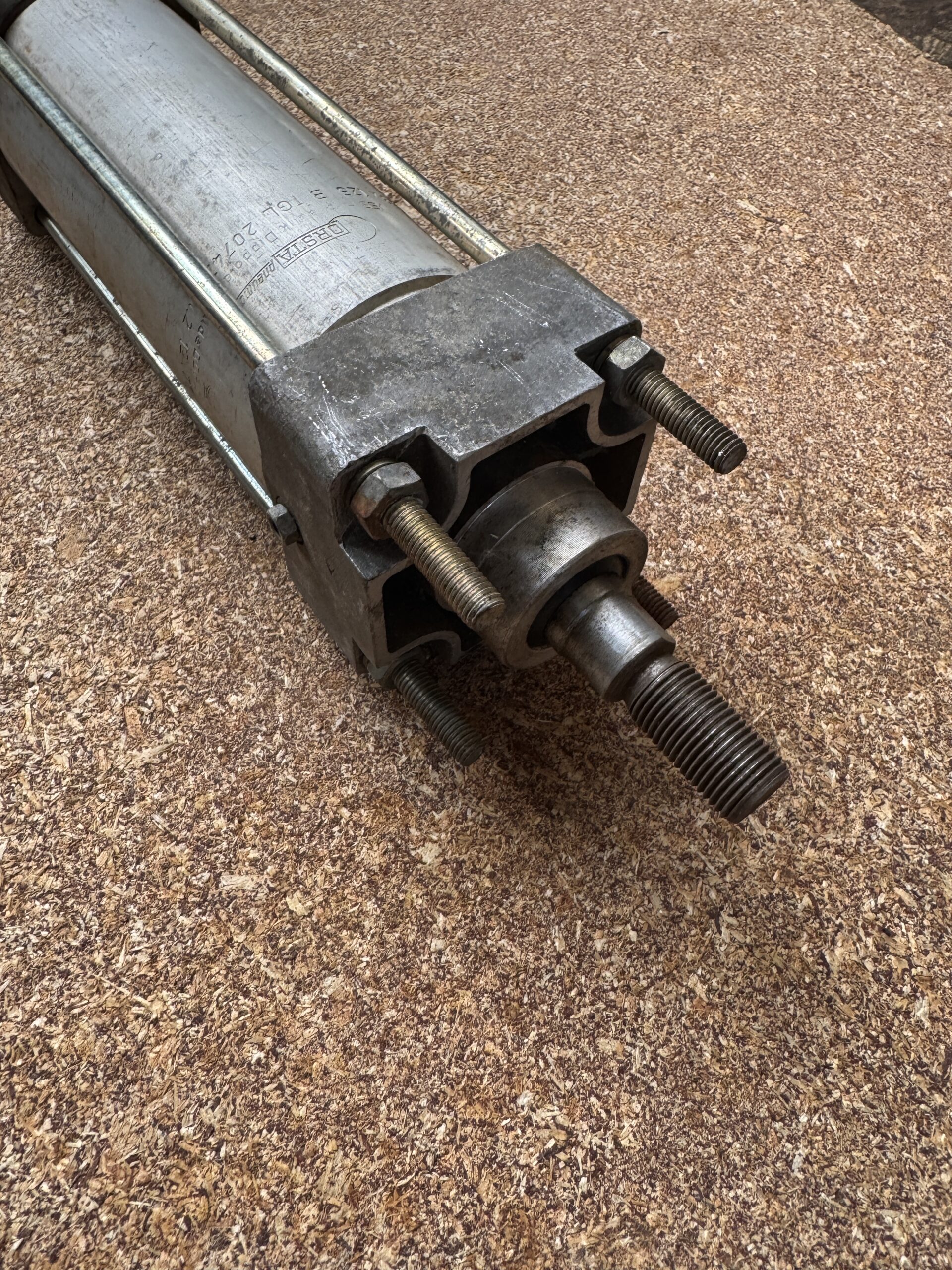

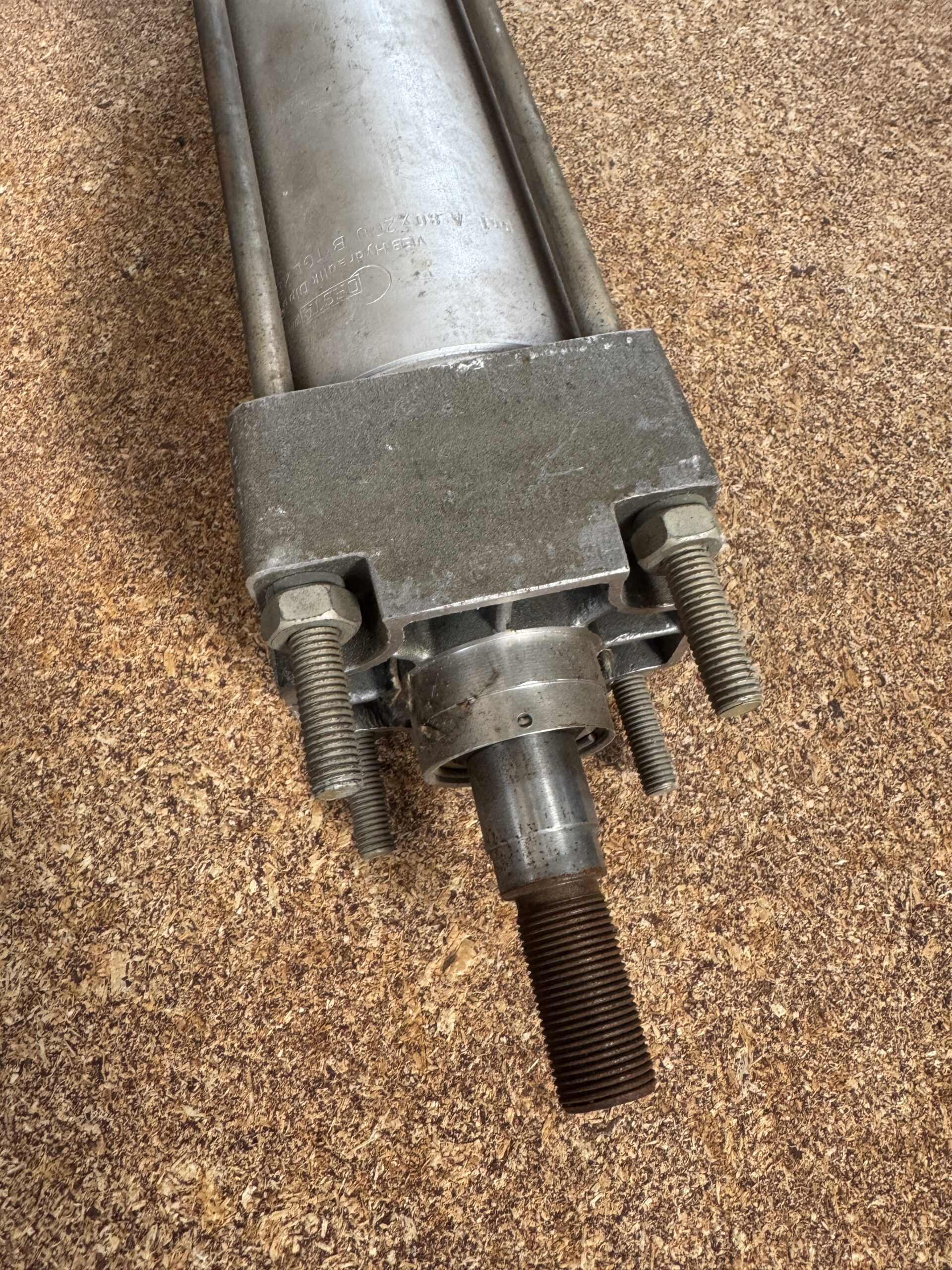

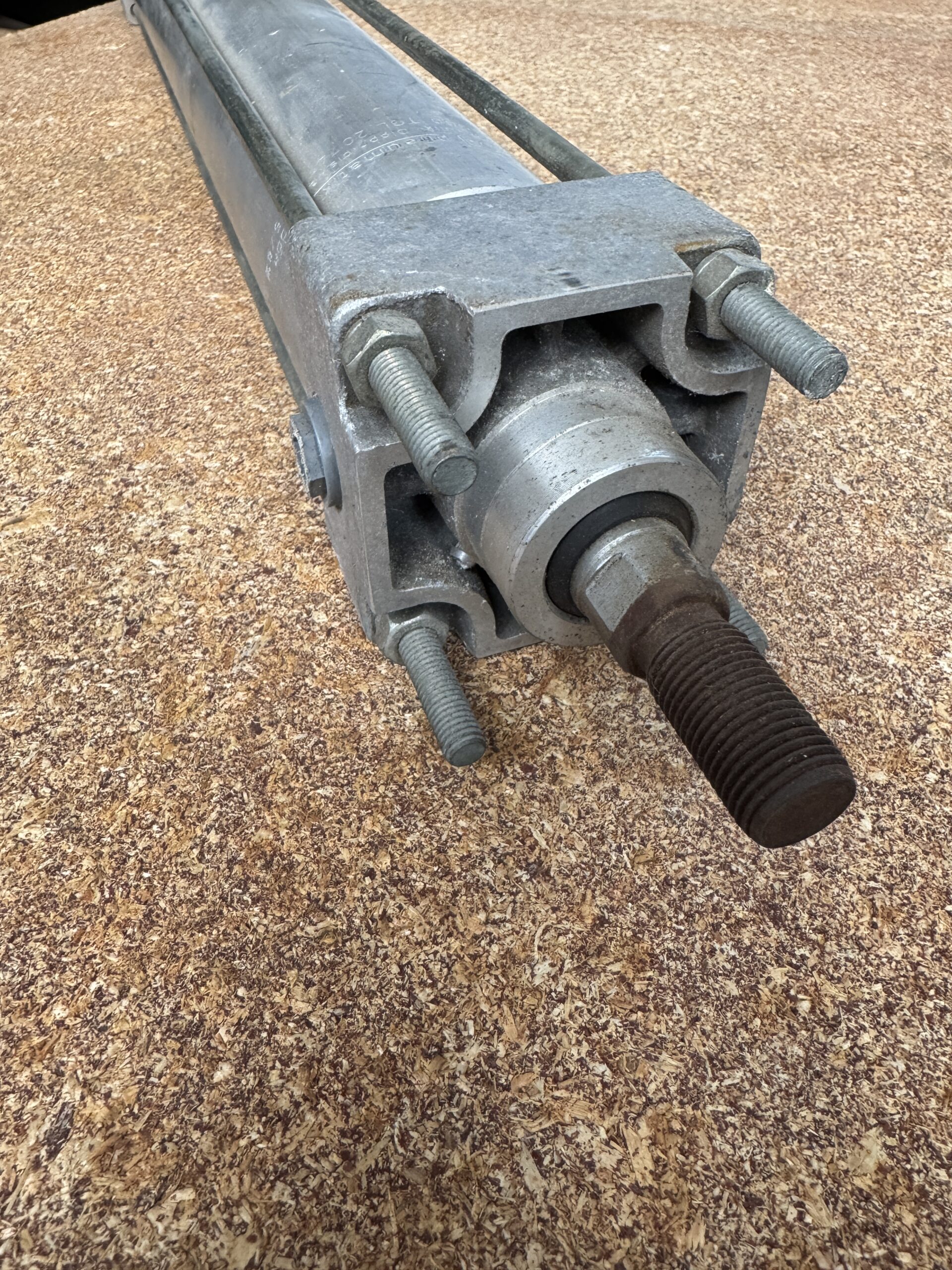

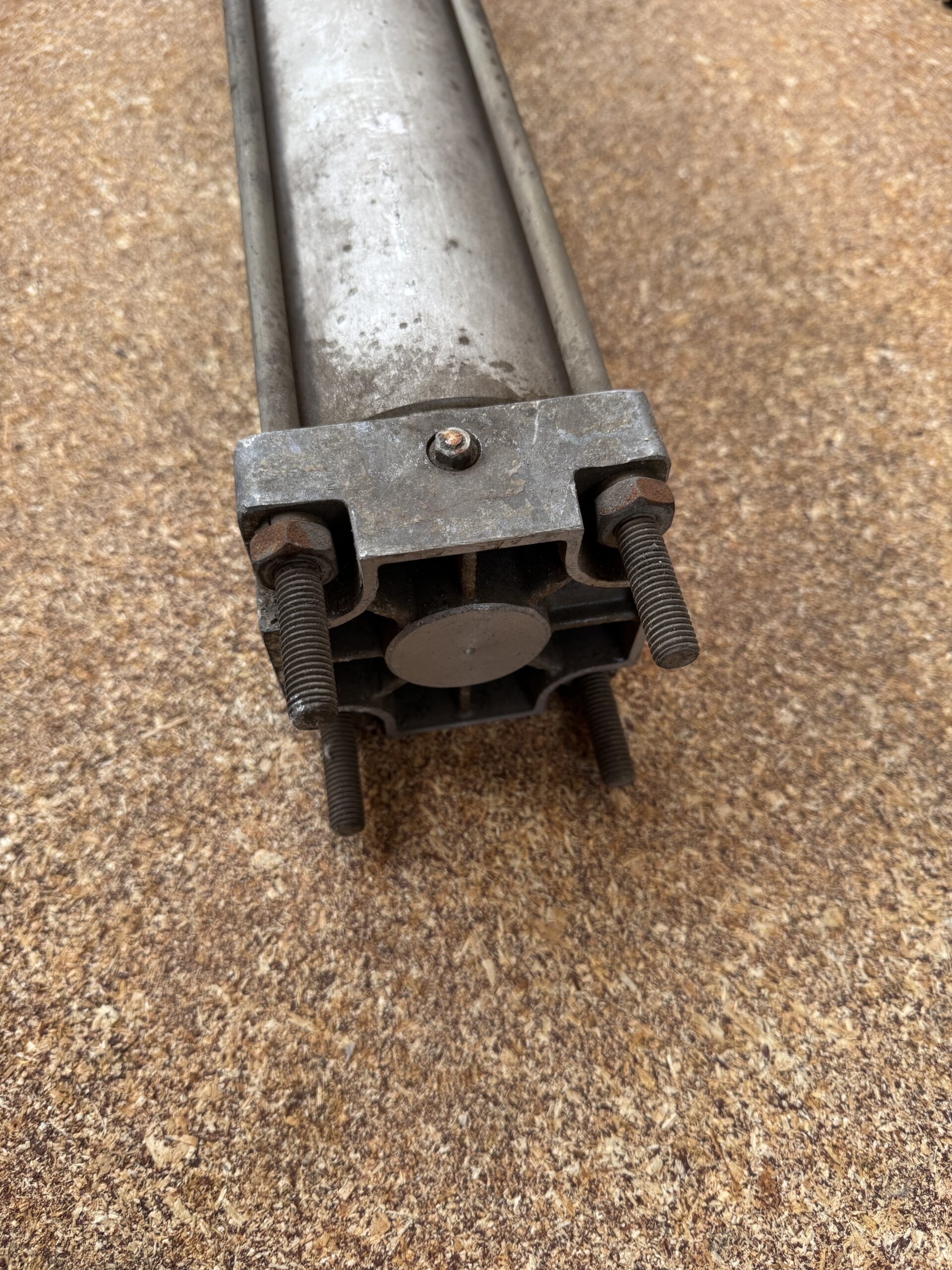

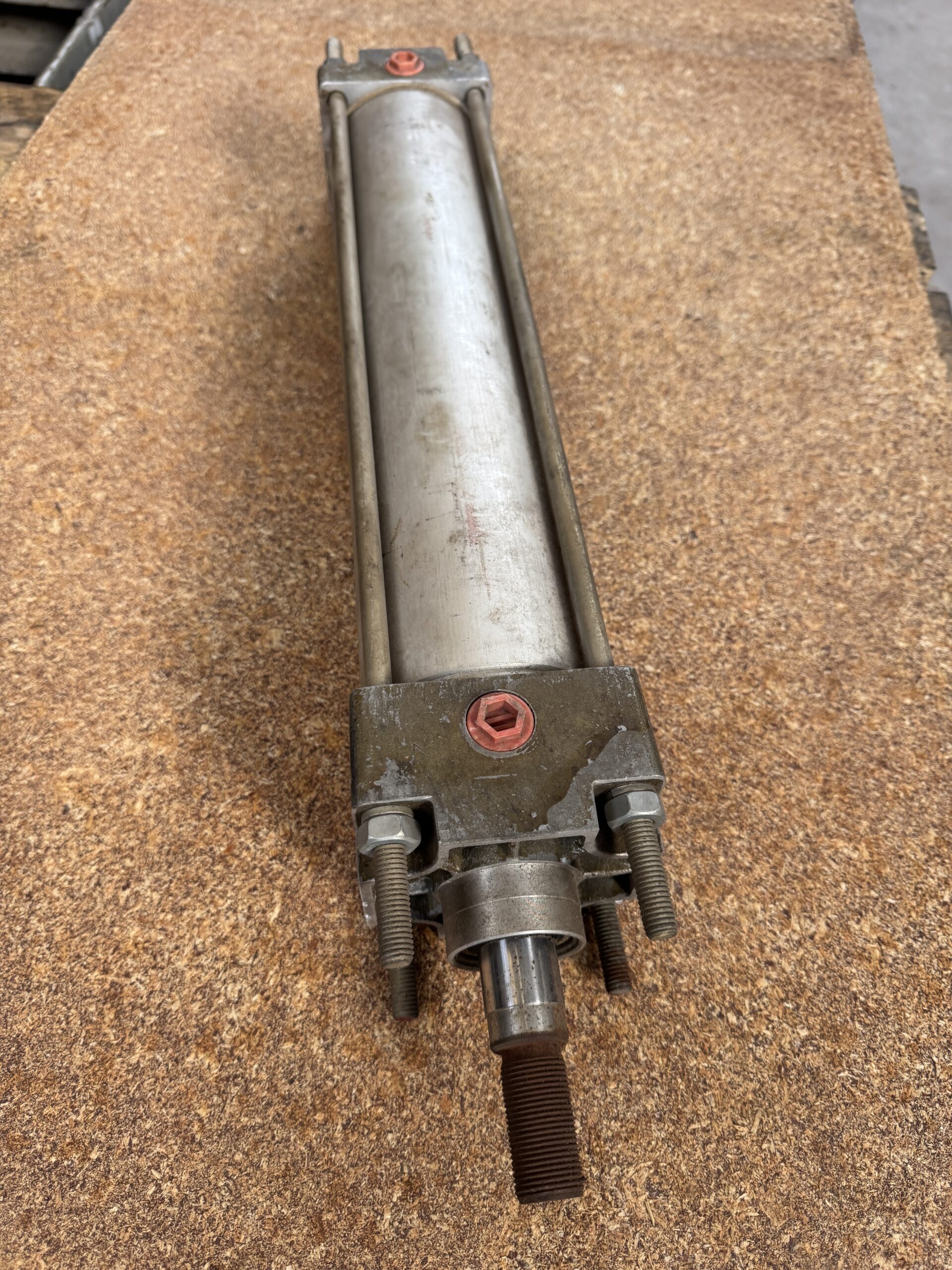

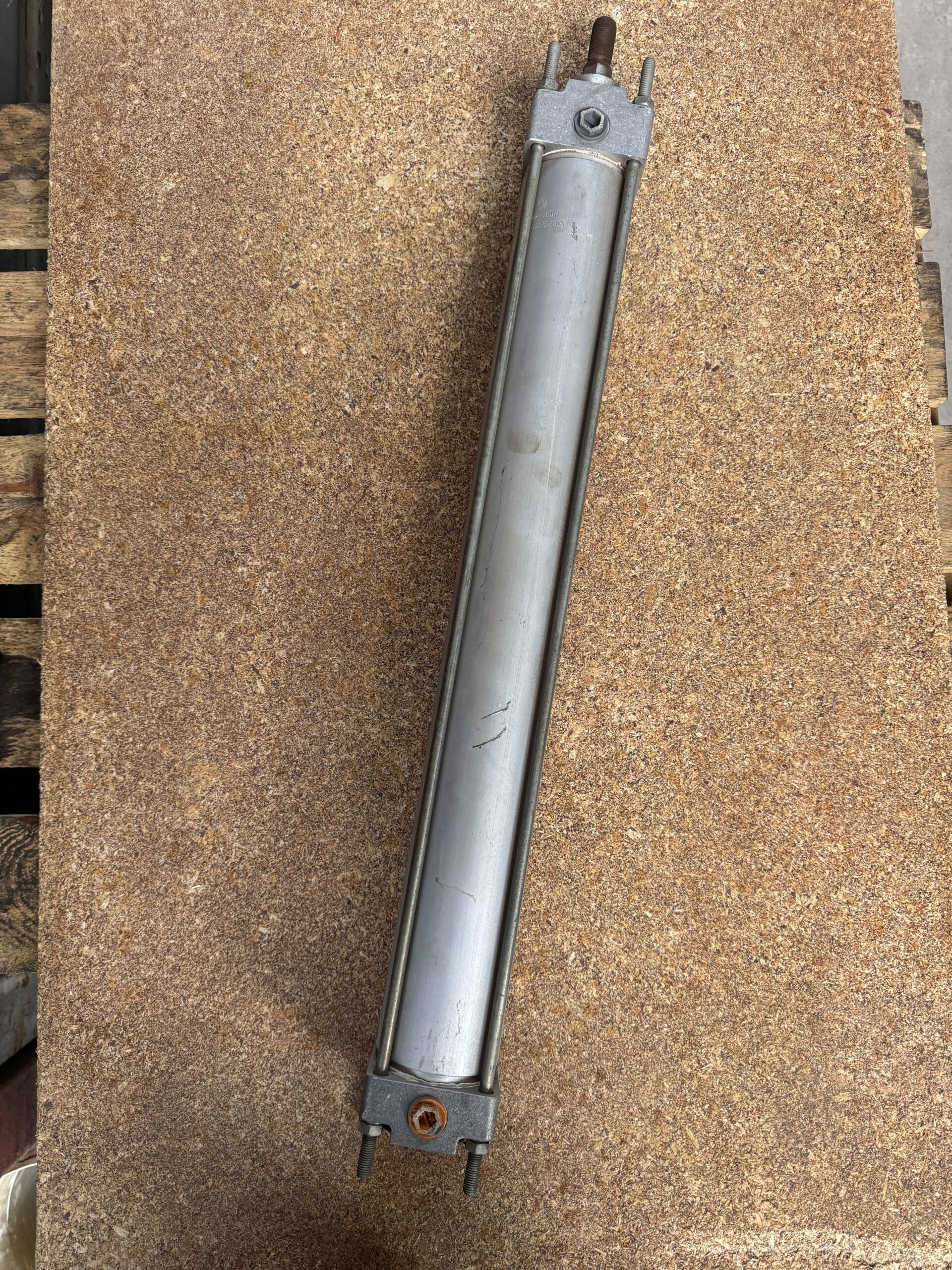

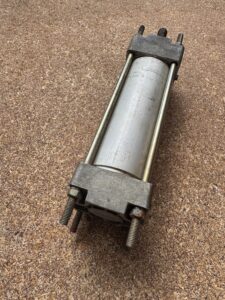

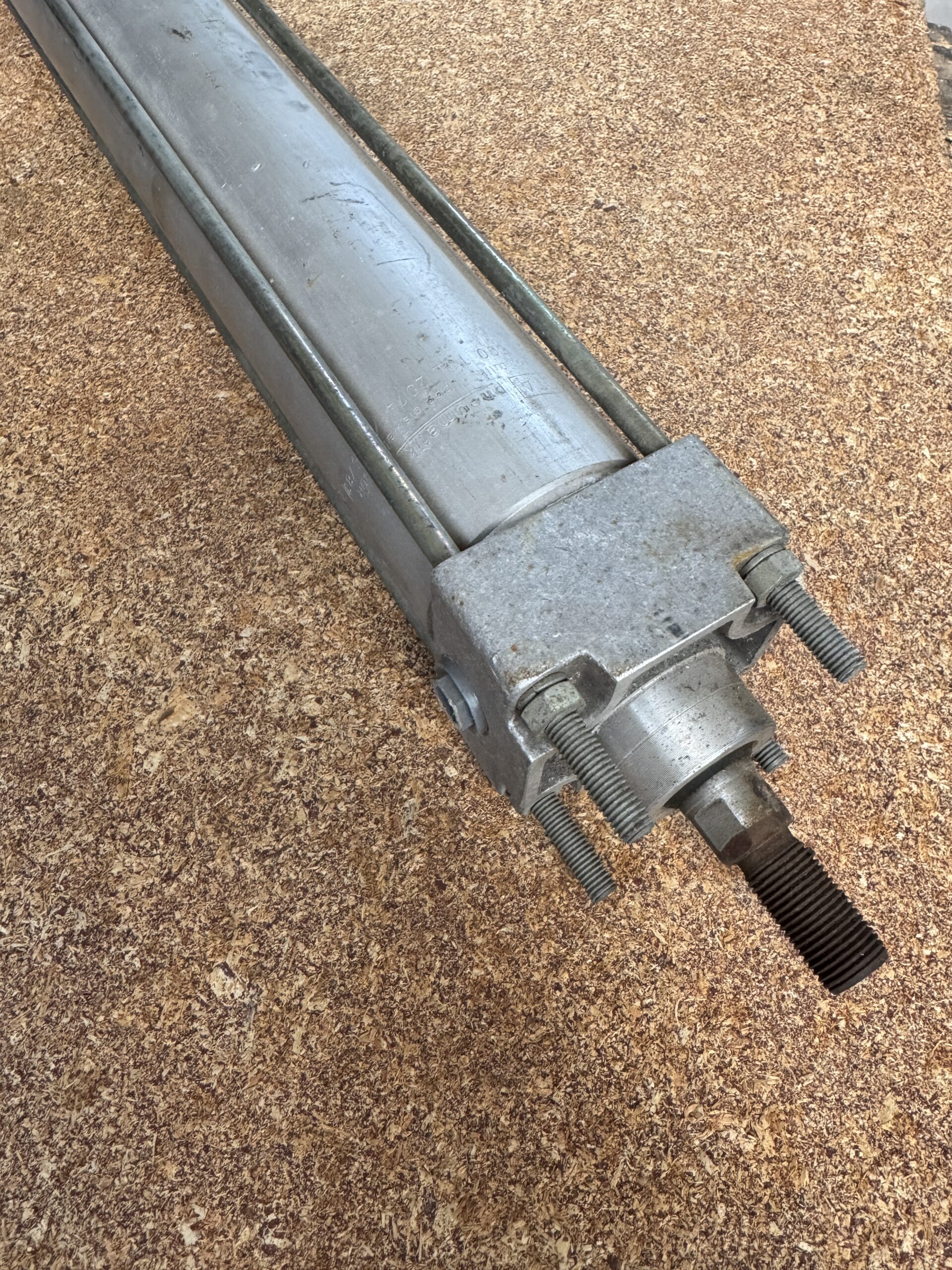

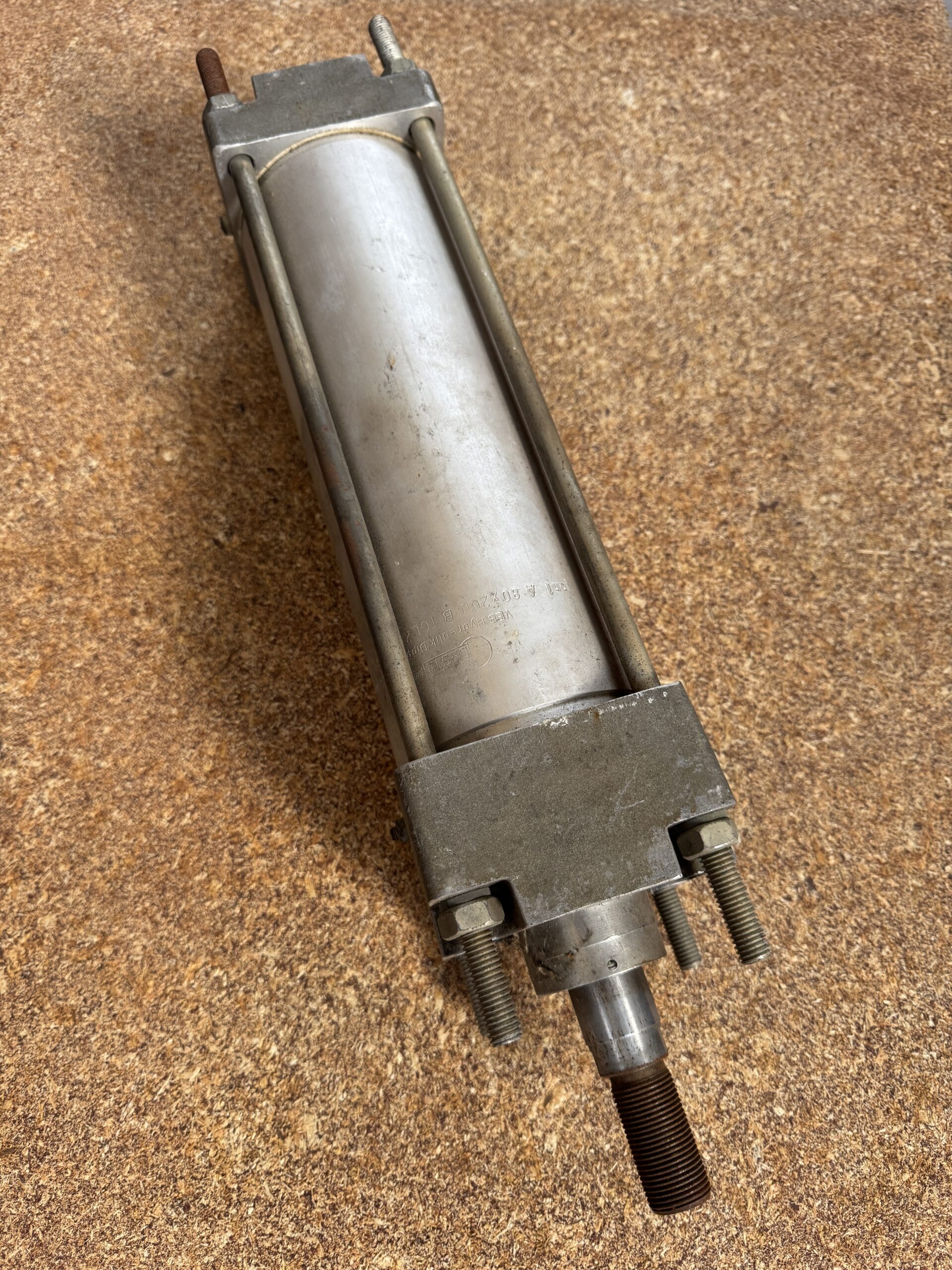

Fotogalerie von einigen unserer TGL 20747 Arbeitszylinder Ersatzteilangebote
Mit oder ohne Endlagenbremsung?
Bei manchen pneumatischen Anwendungen kann es erforderlich sein, das die Kolbengeschwindigkeit vor Erreichen der Endlagen verringert werden muss.
Diese Option gibt es bei der TGL 20747. Dies wird dadurch erreicht, dass ein konstantes Luftvolumen im Bremsraum komprimiert wird und über eine einstellbare Drossel entweichen kann.

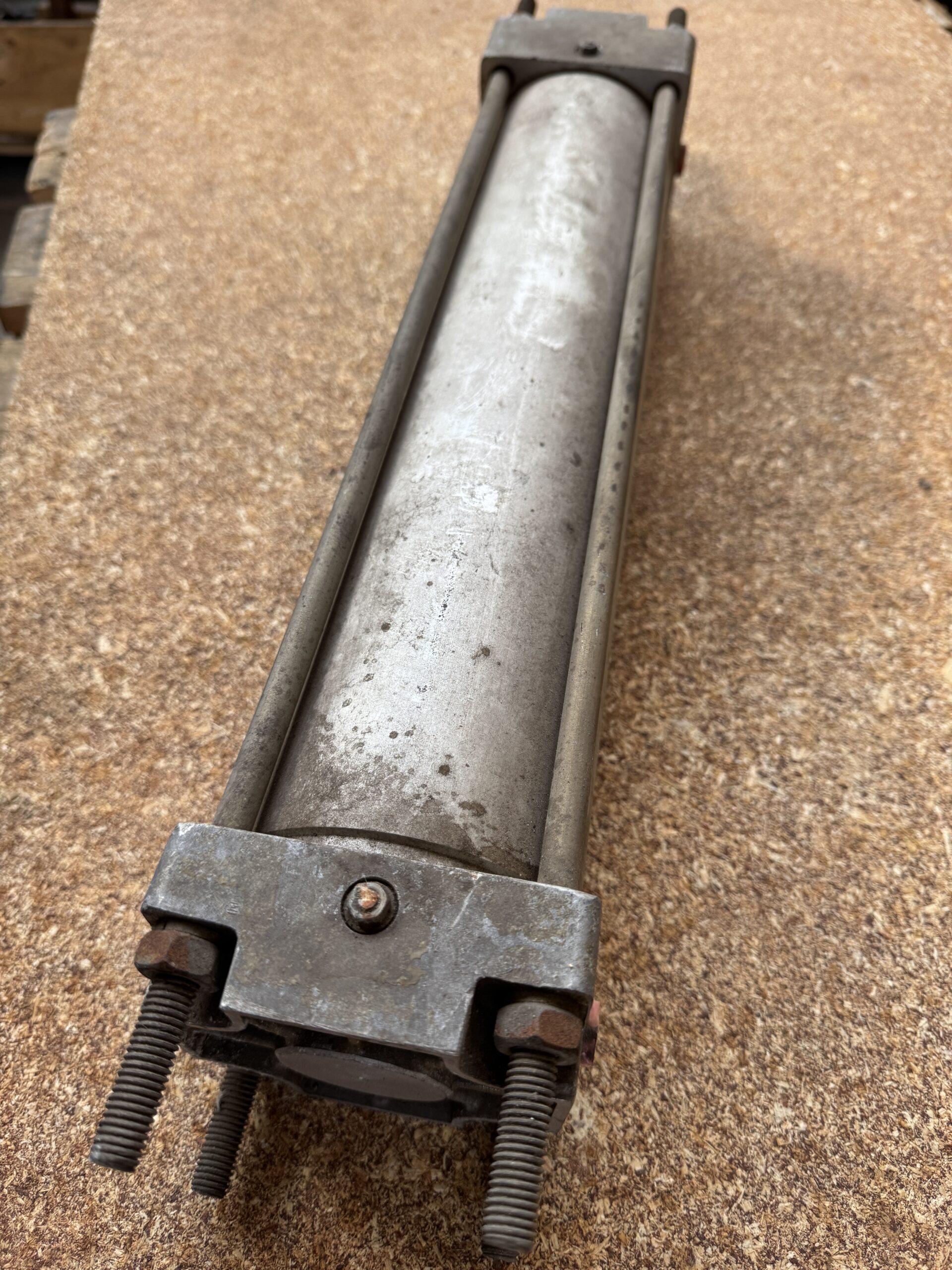

Diese Drossel ist äußerlich gut sichtbar an den Enden der pneumatischen Arbeitszylindern sichtbar. Somit kann bei einer Ersatzteilbeschaffung schnell angegeben werden, ob es sich um einen Zylinder mit oder ohne Endlagenbremsung handelt.
Die Endlagenbremsung war konstruktiv als Bewegungsbremsung ausgebildet. Somit können keine größeren bewegten Massen abgebremst werden. Die Drossel ist sehr sensibel und schon 4-5 Umdrehungen sorgen dafür, dass die Endlagenbremsung völlig unwirksam ist.
Hinweise zum Betrieb
Die pneumatischen Arbeitszylinder dürfen nur mit aufbereiteter Luft unter Schmiermittelzusatz betrieben werden.
Die maximale Korngröße der Verunreinigung darf 40 Mikrometer nicht überschreiten. Die Luft ist durch Wasserabscheider zu entwässern.
Zur Schmierung sind Schmieröle noch TGL 11871 oder Hydrauliköle nach TGL 17542/01 harz, säure und wasserfrei mit einer Viskosität von maximal 200 cSt bei Einsatztemperaturen und frei von mechanischen Verunreinigungen zu verwenden.
Der Schmiermittelzusatz ist mit 20 mm³/m² Luft bei Nenndruck ausreichend.
Die Arbeitszylinder sind bei Umgebungstemperaturen von 248 K bis 363 K verwendbar. Bel Temperaturen unter 273 K muss die relative Luftfeuchte kleiner als 100% sein.
Grundsätzlich dürfen die Arbeitszylinder nur für axiale Kräfte ein gesetzt werden. Sie sind nicht dafür vorgesehen, Seitenkräfte aufzunehmen.
Die konstruktive Anordnung des Arbeitszylinders im Gerät muss so erfolgen, dass der Arbeitszylinder vor abnormalen äußeren Beanspruchungen (z. B. Schläge) geschützt wird. Es ist darauf zu achten, dass die beschleunigte Masse nicht schlagartig an den Abschlussgehäusen des Zylinders auftritt, da sonst Zerstörungen eintreten können.
Zweckmäßigerweise ist die Hubbegrenzung außerhalb des Arbeitszylinders anzuordnen.

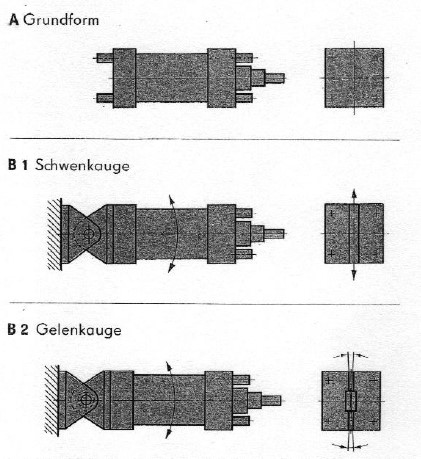

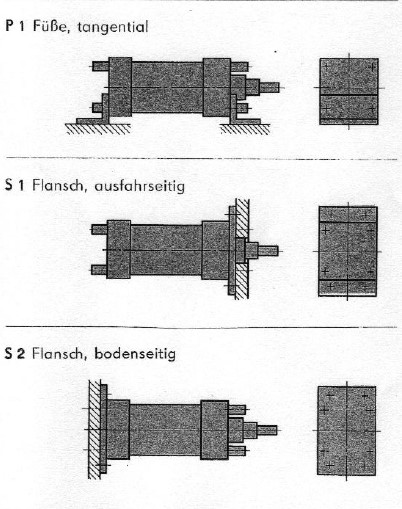

Bauformen und Befestigungsarten der pneumatischen Arbeitszylinder nach TGL 20747
Insgesamt gibt es diese Arbeitszylinder in 6 verschiedenen Befestigungsarten. Die Befestigungsart mit dem Kennbuchstaben ist Teil der später noch beschriebenen Bestellangabe.
Folgende Befestigungsarten sind möglich. Aufgrund des Baukastenprinzips können bei bestehenden Befestigungen auch nur die Zylinder getauscht werden und die Befestigung bleibt erhalten:
- A – Grundform
- B1 – mit Schwenkauge
- B2 – mit Gelenkauge
- P1 – mit tangentialen Füßen
- S1 – mit Flansch ausfahrseitig
- S2 – mit Flansch bodenseitig
Nenngrößen und Hublängen der TGL 20747
Die Nenngrößen sind entsprechend der Durchmesser der Kolbenstange. Diese wurden in 40 mm, 63 mm, 80 mm und 100 mm hergestellt.

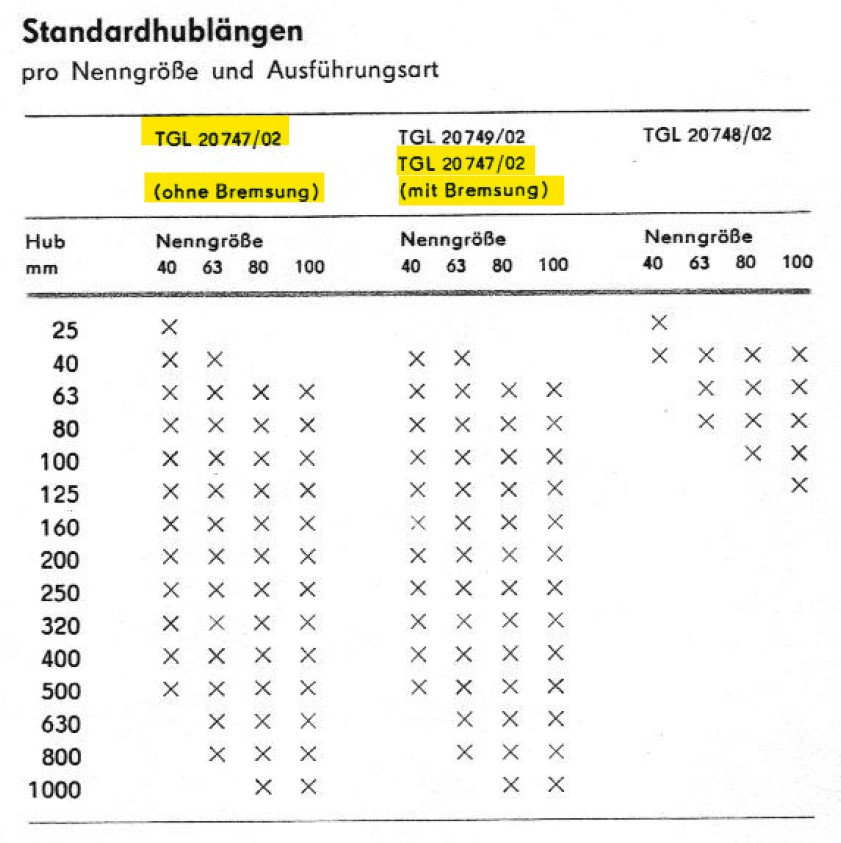

Je nach Nenngröße gab es auch standardisierte Hublängen der pneumatischen Arbeitszylinder, die die folgende Tabelle aus der TGL zeigt.

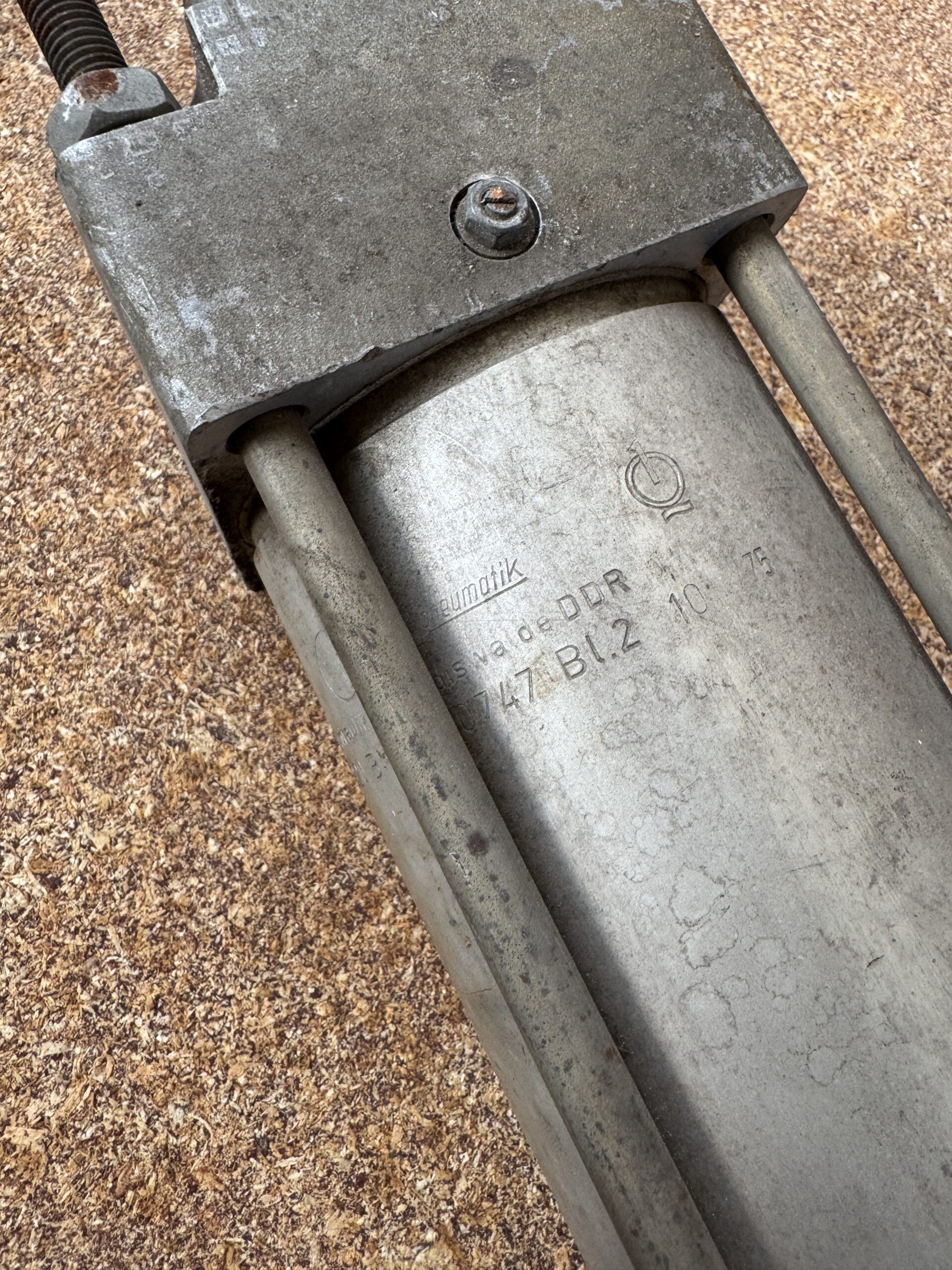

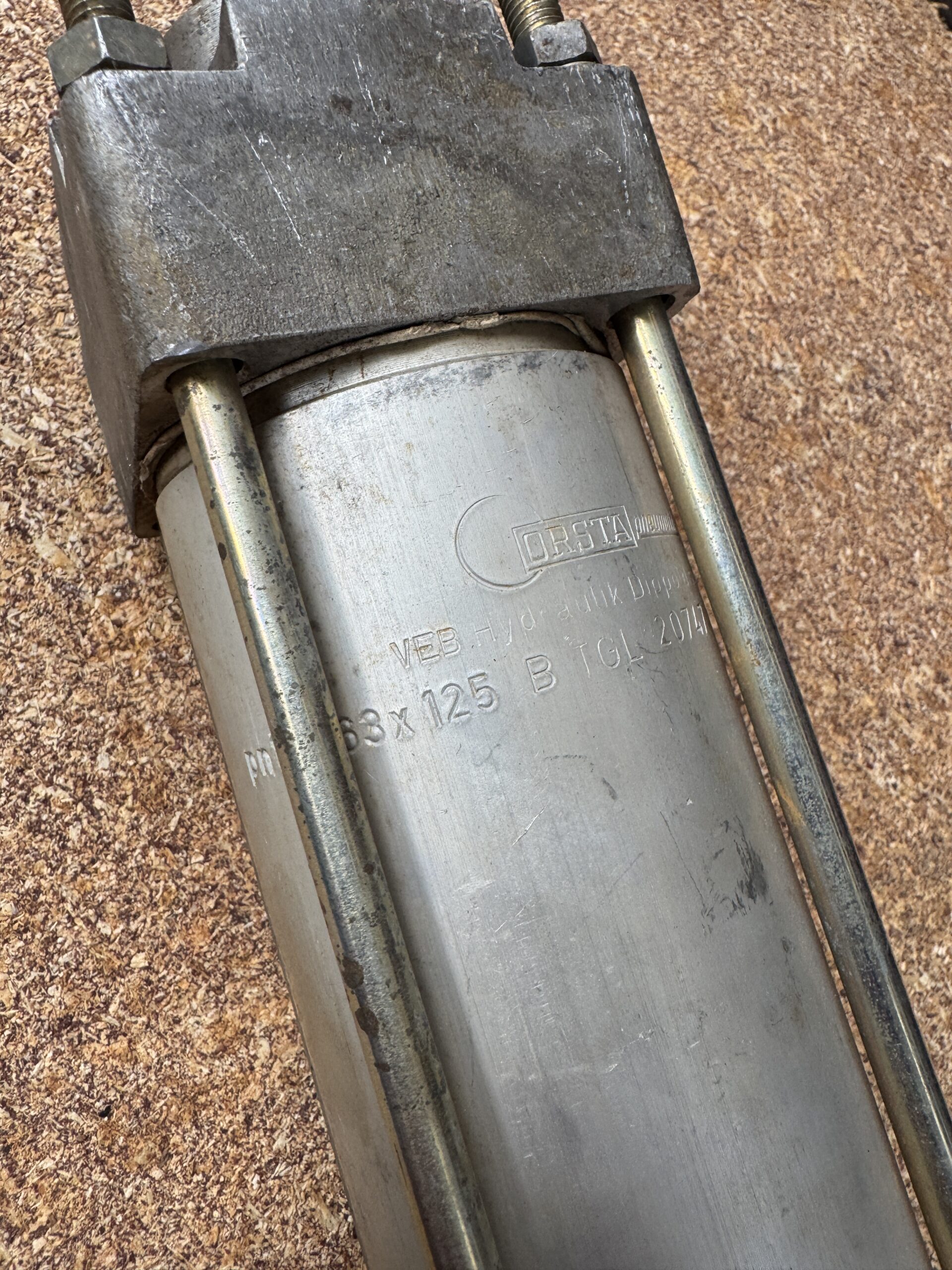

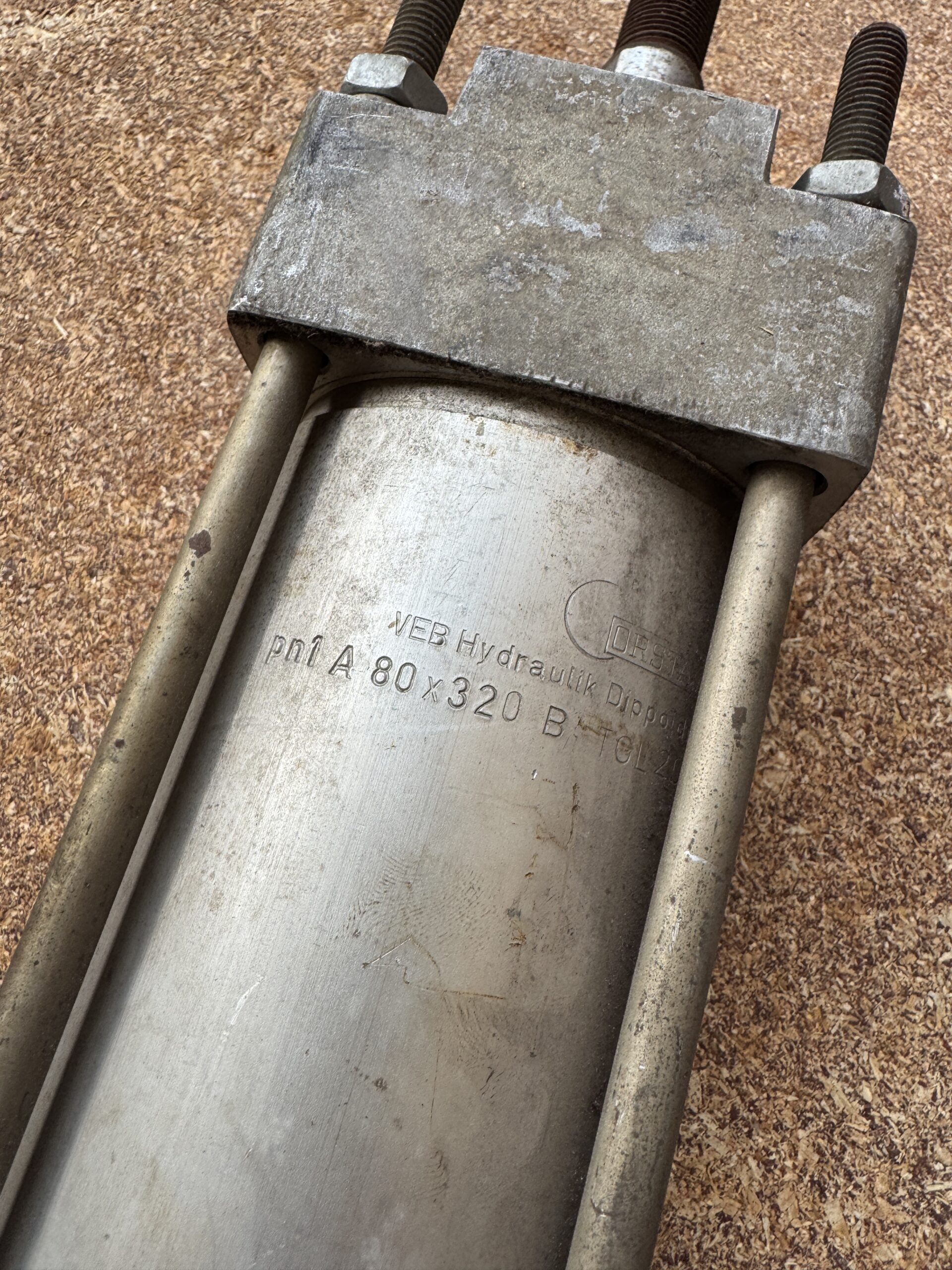

All diese Angaben sind auf dem zu tauschenden Arbeitszylinder aufgeführt.

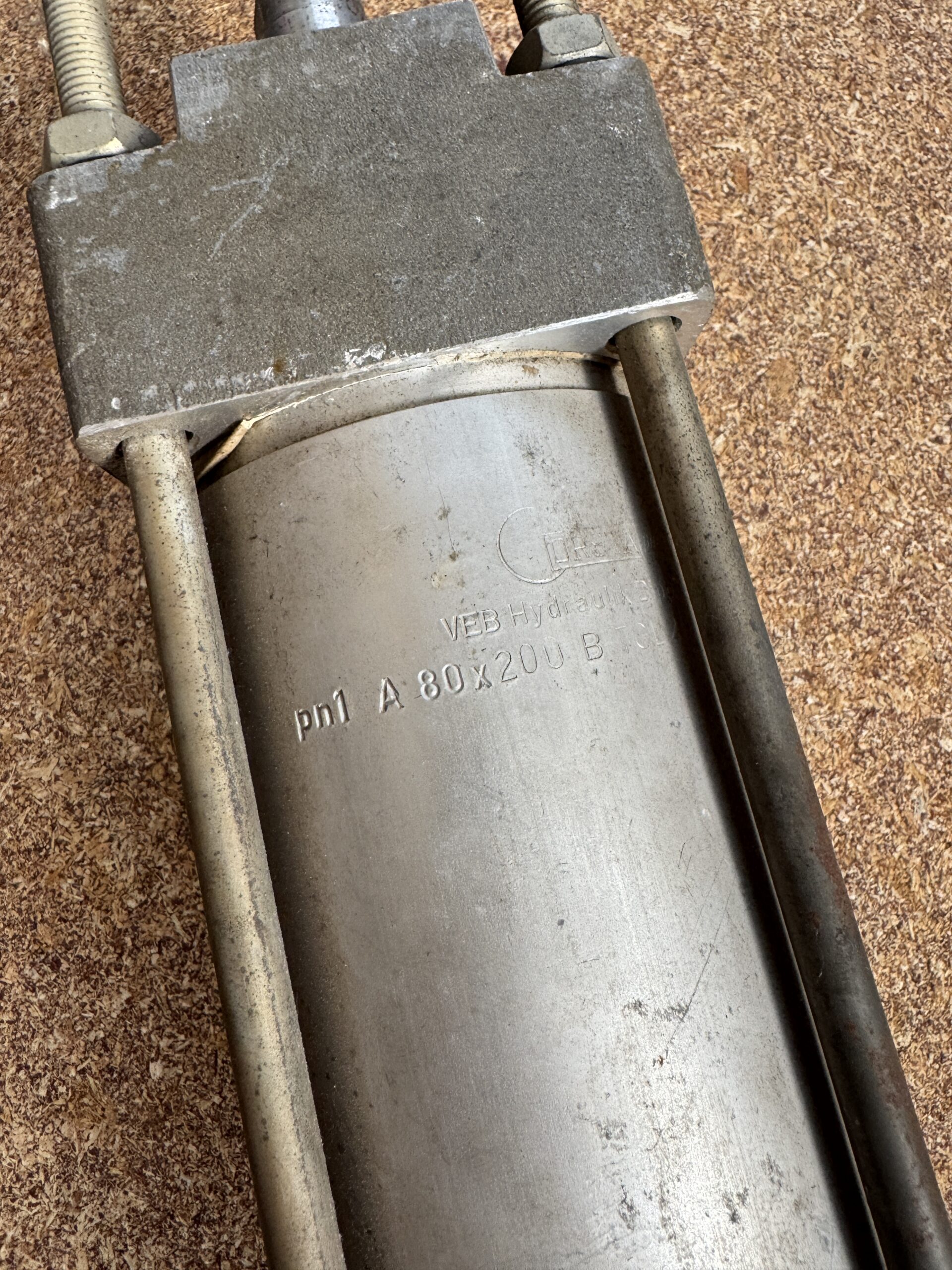

So findest Du das richtige Ersatzteil der TGL 20747
Die Bezeichnung beinhaltet die Bauform, die Nenngröße, die Hublänge sowie die Angabe ob mit oder ohne Bremsung.
Einige Zylinder sind bei ebay gelistet – oder Du kannst gerne hier anfragen.
Bestellbeispiele:
Arbeitszylinder A-40×63 TGL 20747/02
A – Bauform siehe oben
40 – Nenngröße in mm (mögliche Kennwerte: 40, 63, 80, 100)
63 – Hublänge in mm (mögliche Kennwerte: 25, 40, 63, 80, 100, 125, 160, 250, 400, 1000)
ohne Bremsung
Arbeitszylinder B1-40×63 B TGL 20747/02
B1 – Bauform siehe oben
40×63 – Nenngröße x Hublänge
B – mit Bremsung, ohne Signalgeber
Arbeitszylinder B2-80×63 BS TGL 20747/02
B2 – Bauform siehe oben
80×63 – Nenngröße x Hublänge
BS – mit Bremsung und Signalgeber
