Druckdifferenzventile dieser TGL werden für Bohrungseinbau gefertigt und haben die Aufgabe, die Differenz zwischen dem Eingangsdruck am Anschluss und dem Steuerdruck konstant zu halten.
Der überflüssige Pumpenstrom fließt über einen Anschluss an diesen Ventilen in den Ölbehälter zurück.
Druckminderventile vermindern in hydraulischen Systemen den Druck von Zulauf zum Ablauf. Dabei halten diese unabhängig vom Zulaufdruck den Druck im Ablauf konstant, wobei der Eingangsdruck immer höher als der Ausgangsdruck sein muß. Sie werden an den Stellen eingesetzt, wo mehrere Verbraucher mit unterschiedlichen Drücken angeschlossen werden sollen.
Die TGL Norm umfaßt die Baureihen für Bohrungseinbau (/20), Rohrleitungseinbau (/30) und Unterplatteneinbau (/40).
Diese Druckbegrenzungsventile dienen zur Einstellung und Begrenzung der erforderlichen Drücke in hydraulischen Systemen. Die Druckbegrenzungsventile der Baureihe 20 dieser Norm sind für Bohrungseinbau vorgesehen. Weiterhin gibt es die Baureihe 30 für Rohrleitungseinbau, die 40 für Unterplatteneinbau sowie die 50 für Geräteeinbau.
Ein großer Unterschied besteht weiterhin in der Stelleinheit, mit denen das Druckventil gefertigt wurde. So gibt es hier zur Auswahl Stellzapfen mit Kontermutter (01), Bedienknopf mit Arretierung (02), Bedienknopf mit Schloss (03) oder Festeinstellung für verschiedene Drücke.Die Druckbegrenzungsventile der TGL 26233/20 (bzw. 30,40,50) erhalten somit eine sehr lange Artikelnummer, die wir Ihnen im Nachfolgenden erklären möchten.

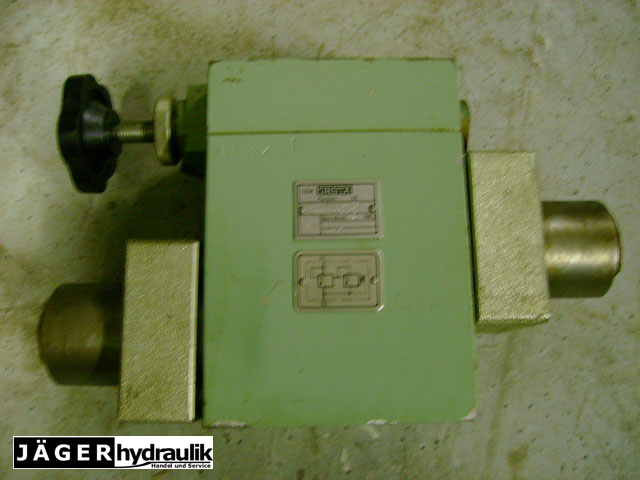

Die vorgesteuerten Ventile der TGL 10949 sind erhältlich in den Bauformen A für Rohrleitungseinbau und B für Unterplatteneinbau. Die Ventile sind ablaufdruckentlastet (D) oder nicht ablaufdruckentlastet (N) erhältlich. Weiterhin gibt es die Ausführung mit Stellzapfen (S) oder Handrad (H).
Ein Ventil ADS ist somit ein Vorsteuerventil mit Hauptsteuerventil für Rohrleitungseinbau, welches druckablaufentlastet ist und mit Stellzapfen montiert wurde.
Diese Ventile begrenzen den hydraulischen Druck am Eingang des Ventils auf einem am Gerät einstellbaren Wert. Sie dienen der Vermeidung von Überlastung und Einstellung eines konstanten Druckes.
Diese Ventile sind als direkt gesteuerte Geräte ausgeführt und für einen Arbeitsbereich von 0,4 – 16 MPa aufgeteilt. Die Einstellung des gewünschten Druckes erfolgt über einen Stellzapfen oder ein Handrad. Die Druckeinstellung erfolgt stets per Manometer. Die Festeinstellung des Druckes erfolgt über Konterung einer Mutter.
Geräte der Nennweite 10 sind generell nicht ablaufdruckentlastet ausgeführt. Bei den ablaufdruckentlasteten Geräten höherer Nennweiten kann durch Entfernen des am nächsten zum Einschraubgewinde gelegenen Rundringes die ablaufdruckentlastete Variante hergestellt werden.
