Die Orsta Hydraulik Wegeventile haben das international gültige Anschlussmaß der DIN 24340 (ehemals TGL 26290). Sie können daher in allen genormten Hydrauliksystemen als Ersatzteil montiert werden und besitzen die analoge Funktion wie Wegeventile der Marken Bosch Rexroth. Die Wegeventile sind für einen zulässigen Dauerbetriebsdruck von 32MPa bzw. 320bar zugelassen. Als Stelleinheiten dienen in Öl schaltende Gleichspannungsmagnete der TGL 32094 verschiedener Spannungen. Zusätzlich wird durch eine strömungstechnisch günstige Gestaltung der Durchflußwiderstand der Orsta Hydraulik Wegeventile minimiert. Die Wegeventile gibt es wahlweise mit oder ohne Rückschlagventil im P-Kanal.
Technische Daten Wegeventile TGL 26223
- Betriebsdruck in den Anschlüssen A B P T: bis 320bar
- Durchflussmenge: bis 60dm³/min
- Viskositätenbereich: 10 .. 1200 cSt
- Fluidtemperaturbereich: 248 .. 348K (-25°C .. 75°C)
- Umgebungstemperaturbereich: 248K .. 328K (-25°C .. 55°C
- Filterfeinheit: <=63µm

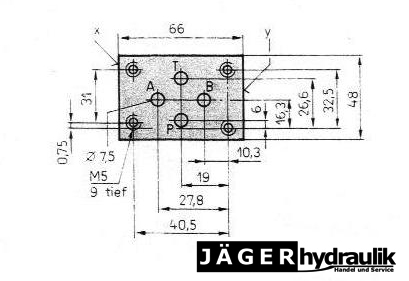

Anschlussbild und Bezeichnungsschemata TGL 26223
Wie bereits erwähnt ist es durch die international genormten Anschlussmaße möglich auch aktuell benötigte Ersatzteile an Wegeventilen neuerer Generationen mit den Wegeventilen von Orsta Hydraulik zu ersetzen. Die Vielfalt der Steuerkolbenventile von Orsta Hydraulik ist hinreichend auf aktuelle Bedürfnisse in hydraulischen Systemen. Die Wegeventilsteuereinheit enthält den Steuerkolben. Dabei werden 3-Stellungsventile mit Schaltstellungen 1;0;2 und 2-Stellungsventile mit den Schaltstellungen 1;2 bzw. 1;0 unterschieden. Letztere können dabei wahlweise mit Raststellung ausgeführt werden, um so Energie zu sparen und die Stelleinheiten der TGL 32094 nicht dauerhaft zu belasten.
