TGL 10919: sehr stabile hydraulische Orsta Wegeventile mit 4-Scheiben-Kolbenlängsschieber

TGL 10919 Orsta Hydraulik Wegeventil

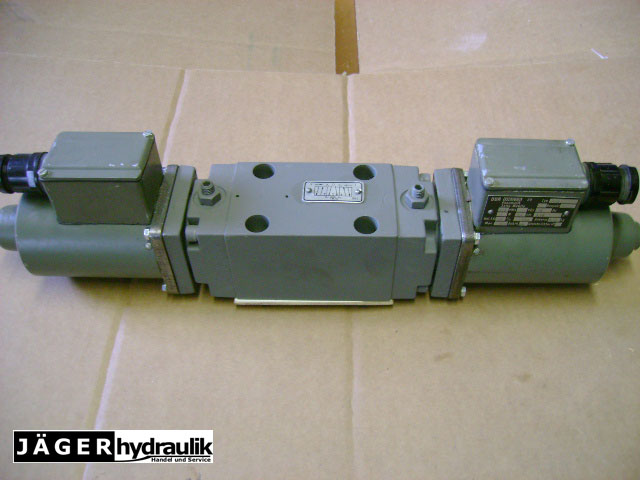

Ein Wegeventil TGL 10919 mit der Funktion 04 und beidseitigen Stelleinheiten

Wegeventile der TGL 10919 sind hydraulische Wegeventile und bestehen aus den Steuereinheiten nach TGL 10921 sowie Stelleinheiten der TGL 10922.

Auch nach vielen Jahren, nachdem die Produktion eingestellt wurde, werden diese Wegeventile noch häufig als Ersatzteil angefragt.

Aber häufig kannst Du bei Bedarf nicht mehr die Bezeichnungen darauf erkennen. Dann ist vielleicht nur noch das Schaltbild erkennbar.

Du möchtest wissen, wie diese Wegeventile nach TGL aufgebaut sind, wie die verschiedenen Bezeichnungen lauten und welche Nenngrößen es gibt? Dann lies hier weiter.

Der einfache Aufbau der Orsta Hydraulik Wegeventile TGL 10919

TGL 10919 - der Aufbau der Wegeventils

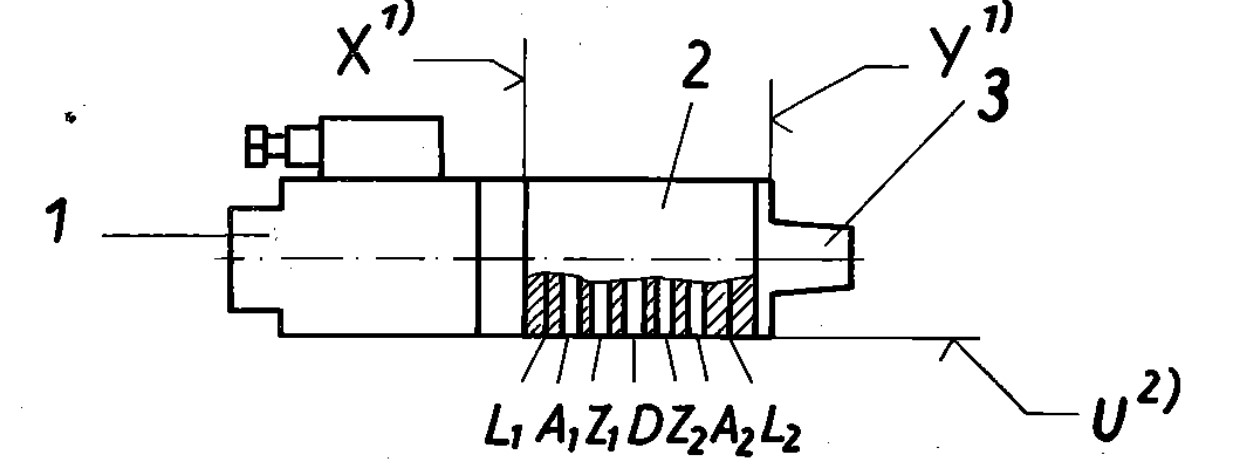

Aufbau eines Wegeventils nach TGL 10919

Wie fast alle hydraulische Wegeventile gibt es die TGL 10919 auch als Varianten mit 2 oder 3 Stellungen. Da diese Ventile 5 Anschlüsse haben, sind es dann entweder 5/2 oder 5/3 Wegeventile. Verschiedene Varianten von Steuereinheiten sind in der TGL 10921 enthalten.

Mehr Details zu den Stelleinheiten und Anschlüssen findest Du später.

Aber je nachdem, ob es sich um ein 2- oder 3-Wege-Ventil handelt, benötigst Du verschiedene Steuereinheiten. Auch hierfür gab es in der DDR einen Standard. In der TGL 10922 sind alle möglichen Stelleinheiten für diese Wegeventile aufgelistet.

Somit setzt sich der Aufbau eines TGL 10919 Wegeventils aus der linken x-seitigen Stelleinheit, der mittigen Steuereinheit sowie der rechten y-seitigen Stelleinheit zusammen.

Im Beispiel aus der TGL hier handelt es sich um:

  1. Stelleinheit 13-50.40 TGL 10922
  2. Steuereinheit 13-02.11 TGL 10921
  3. Stelleinheit 13-70.70 TGL 10922

Zusammen gesetzt lautet ein erstes Beispiel einer korrekten Wegeventilbezeichnung also:

Wegeventil 13-50.40 x 02.11 x70.70 TGL 10919

Nennweiten der Wegeventile TGL 10919 auf einen Blick

Aber was bedeutet die 13 vor dem ersten Bindestrich?

In der Geschichte dieser Wegeventile gab es drei Nennweiten bzw. Nenngrößen:

  1. Nennweite 8 mm
  2. Nennweite 10 mm
  3. Nennweite 13 mm

Leider konnte ich auf meiner Suche keine Daten zu der Nennweite 8 der TGL 10919 Wegeventile finden. Daher kann ich speziell in diesem Beitrag nur Bezug auf die Nennweiten 10 und 13 mm nehmen.

Je nachdem, welche Nennweite oder Nenngröße Du benötigst, musst Du die 08, 10 oder 13 der Ventilbezeichnung voran stellen.

Damit ergeben sich als Beispiele weitere folgende Bezeichnungen:

08-51.21×07.21×51.21
10-51.1×04.21×51.1
13-51.21×07.21×70.9

Steuereinheiten TGL 10921 – Maße, Masse, Anschlüsse und Varianten

Abmessungen der Steuereinheiten nach TGL 10921

Du suchst das passende Ersatzteil? Dann helfen Dir bei der Identifikation vielleicht die Abmessungen der Orsta Hydraulik Wegeventile bzw. der Steuereinheiten nach TGL 10921.

Anhand der Länge und der Breite der Steuereinheiten kannst Du auch bei einem nicht lesbarem Typenschild ganz einfach heraus finden, ob es sich um die Nennweite 10 oder 13 handelt.

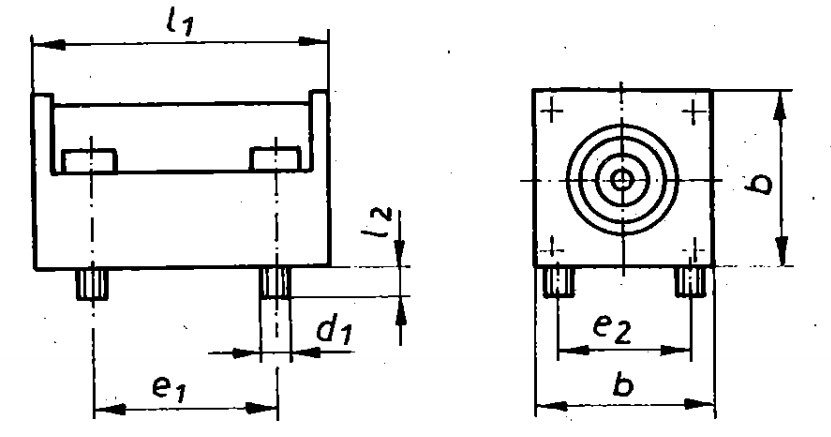

Abmessungen der Steuereinheiten der TGL 10921
Nennweitebd1e1e2l1l2Masse [kg]
1063M8634510010,52,3
1380M10805612012,54,6

Bereits an der Länge und Breite der Steuereinheiten kannst Du erkennen, ob es sich um eine Nennweite 10 mm oder 13 mm handelt. Diese kannst Du einfach mit einem Messschieber messen.

Abmessungen der Montagefläche

Somit gibt es also auch Unterschiede bei der Montagefläche U der Steuereinheiten.

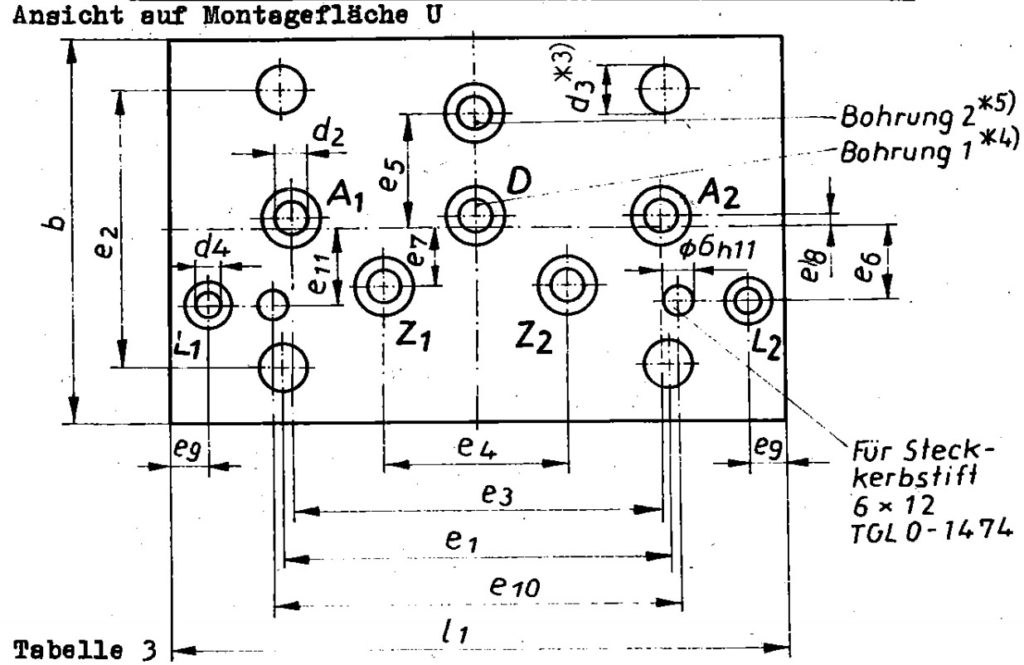

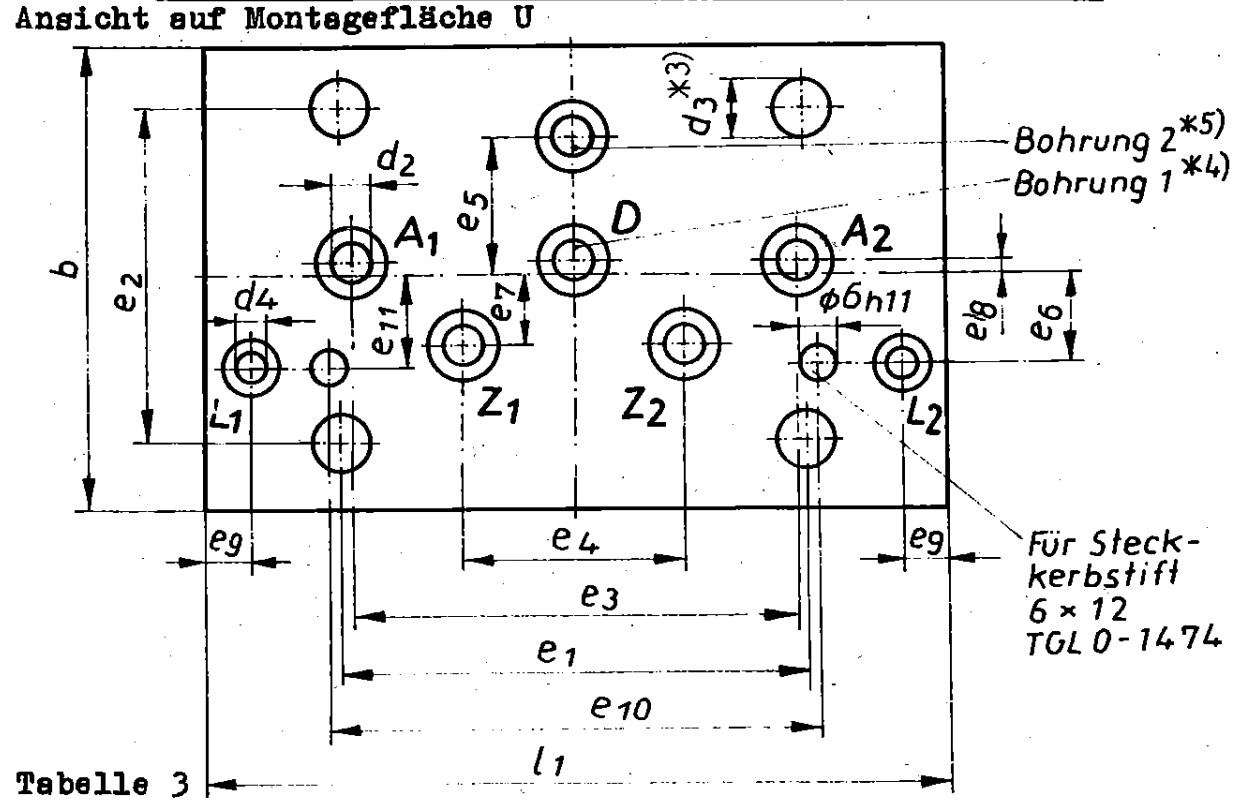

Abmessungen der Montageflächen von Steuereinheiten der TGL 10921
Nenn-weitebd2d3d4e1e2e3e4e5e6e7e8e9e10e11l1
106310956345603018,512,59,51,566412,5100
13801211680567236241411476419120

Dabei sind hier auch die Leitungsanschlüsse erkennbar:

  • D – Anschluss für die Druckleitung
  • Z1 und Z2: Anschlüsse für die Verbraucherleitungen
  • A1 und A2: Anschlüsse für die Ablaufleitungen
  • L1 und L2: Anschlüsse für die Leckleitungen

Schaltzeichen – die Varianten der Steuereinheiten

Hier möchte ich Dir nun zeigen, welche verschiedenen Schaltzeichen bzw. Varianten es von Steuereinheiten der TGL 10921 gibt.

Zuerst aber der Hinweis darauf, was die Zusatzkennziffern sagen. Denn alle Steuereinheiten sind nach dem Muster xx.yy aufgebaut. Während xx für die Funktion des Wegeventils steht, steht yy für eine bestimmte Eigenschaft der Ventile. Dabei gibt es 4 zusätzliche Angaben für yy:

  • .11 – Steuereinheit mit Rückschlagventil
  • .21 – Steuereinheit ohne Rückschlagventil (nicht für Baugruppen 20.10 bis 36.10)
  • .31 Steuereinheit mit Rückschlagventil
  • .41 Steuereinheit ohne Rückschlagventil (nur für Baugruppen 20.10 bis 36.10)

Da die zweite Zusatzkennziffer immer eine 1 ist, reicht die Angabe einer Ziffer nach dem Punkt aus: z.B. 04.1 oder 08.2

Zusätzlich muss ich anmerken, dass die folgenden Funktionen 01 bis 09 für Dreistellungsventile 1-0-2 oder als Zweistellungsventile für die Schaltstellungen 1-2, 1-0 oder 0-2 Anwendung finden können.

Funktion 01 – Steuereinheiten 01.11, 01.31, 01.21 und 01.41

Bei der Funktion 01 gibt es drei Schaltstellungen. Es handelt sich somit um ein 5/3 Wegeventil. Wie auch alle anderen Funktionen der Steuereinheiten der TGL 10921.

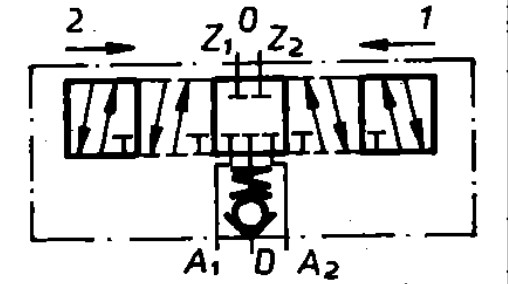

Funktion 01 der TGL 10921 Steuereinheit als Schaltzeichen

An der Unterseite des Schaltzeichens sind die Druckleitung und die zwei Ablaufleitungen angezeichnet. Oben hingegen findest Du immer die beiden Verbraucherleitungen Z1 und Z2.

Demnach bietet Dir die Funktion 01:

  • Ruhestellung 0: alle Verbindungen sind geschlossen
  • Schaltstellung 2: Verbindung von D zu Z2 und Z1 zu A1
  • Schaltstellung 1: Verbindung von D zu Z1 und Z2 zu A2

Hinweis: Das Symbol des Rückschlagventils unter Schaltstellung 0 wird nur bei den Zusatzkennziffern 01.11 und 01.31 zu finden sein. 01.21 und 01.41 sind jeweils ohne Rückschlagventil. Das gilt für alle Funktionen.

Funktion 02 – Steuereinheiten 02.11, 02.31, 02.21 und 02.41

Da sich gegenüber der Funktion 01 nur noch die Verbindungen ändern, werde ich Dir jetzt noch alle möglichen Funktionen zeigen. Dazu gibt es dann jeweils das Schaltzeichen mit Rückschlagventil sowie die textliche Benennung der Verbindungen der Schaltstellungen.

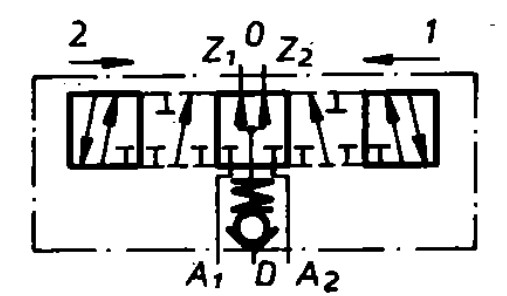

Funktion 02 der TGL 10921 Steuereinheit als Schaltzeichen
  • Ruhestellung 0: Verbindung von D mit beiden Verbrauchern Z1 und Z2
  • Schaltstellung 2: Verbindung von D mit Z2 und Z1 mit A1
  • Schaltstellung 1: Verbindung von D mit Z1 und Z2 mit A2

Funktion 03 – Steuereinheiten 03.11, 03.31, 03.21 und 03.41

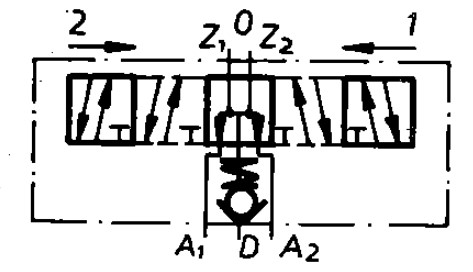

Funktion 03 der TGL 10921 Steuereinheit als Schaltzeichen
  • Ruhestellung 0: alle Verbindungen sind aktiv
  • Schaltstellung 2: Verbindung von Z1 nach A1 und von D nach Z2
  • Schaltstellung 1: Verbindung von D nach Z1 und von Z2 nach A2

Funktion 04 – Steuereinheiten 04.11, 04.31, 04.21 und 04.41

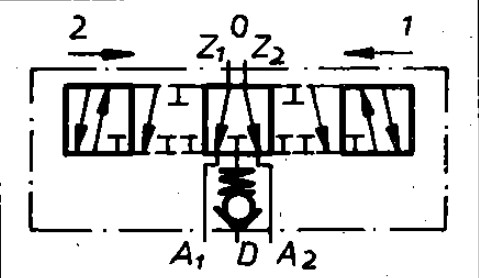

Funktion 04 der TGL 10921 Steuereinheit als Schaltzeichen
  • Ruhestellung 0: Verbindung von Z1 nach A1 und von Z2 nach A2
  • Schaltstellung 2: Verbindung von Z1 nach A1 und von D nach Z2
  • Schaltstellung 1: Verbindung von D nach Z1 und von Z2 nach A2

Funktion 05 – Steuereinheiten 05.11, 05.31, 05.21 und 05.41

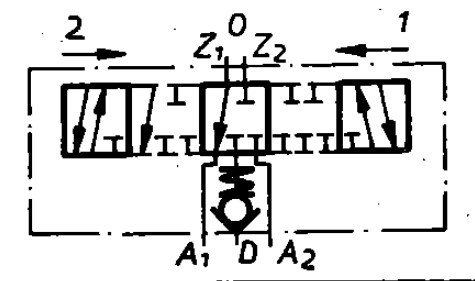

Funktion 05 der TGL 10921 Steuereinheit als Schaltzeichen
  • Ruhestellung 0: Verbindung von Z1 nach A1
  • Schaltstellung 2: Verbindung von Z1 nach A1 und von D nach Z2
  • Schaltstellung 1: Verbindung von D nach Z1 und von Z2 nach A2

Funktion 06 – Steuereinheiten 06.11, 06.31, 06.21 und 06.41

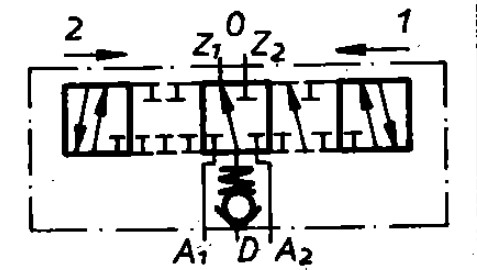

Funktion 06 der TGL 10921 Steuereinheit als Schaltzeichen
  • Ruhestellung 0: Verbindung von D nach Z1
  • Schaltstellung 2: Verbindung von Z1 nach A1 und von D nach Z2
  • Schaltstellung 1: Verbindung von D nach Z1 und von Z2 nach A2

Funktion 07 – Steuereinheiten 07.11, 07.31, 07.21 und 07.41

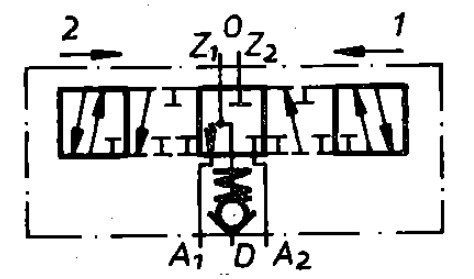

Funktion 07 der TGL 10921 Steuereinheit als Schaltzeichen
  • Ruhestellung 0: Verbindung von D nach Z1, A1
  • Schaltstellung 2: Verbindung von Z1 nach A1 und von D nach Z2
  • Schaltstellung 1: Verbindung von D nach Z1 und von Z2 nach A2

Funktion 09 – Steuereinheiten 09.11, 09.31, 09.21 und 09.41

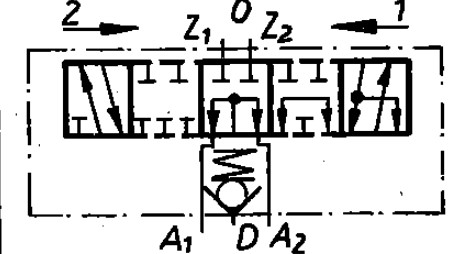

Funktion 09 der TGL 10921 Steuereinheit als Schaltzeichen
  • Ruhestellung 0: Verbindung von D nach A1 und A2
  • Schaltstellung 2: Verbindung von D nach Z1 und von Z2 nach A2
  • Schaltstellung 1: Verbindung von D nach Z2 und von Z1 nach A1 und A2

Funktion 14 – Steuereinheiten 14.21 und 14.41

Als Besonderheit hat diese Funktion nur die Varianten ohne Rückschlagventil. Auf den Hinweis der TGL 10921 hin, können diese Steuereinheiten nur als Zweistellungsventile für die Schaltstellung 1-2 eingesetzt werden.

Funktion 14 der TGL 10921 Steuereinheit als Schaltzeichen

Wie findest Du das passende Orsta Hydraulik Ersatzteil?

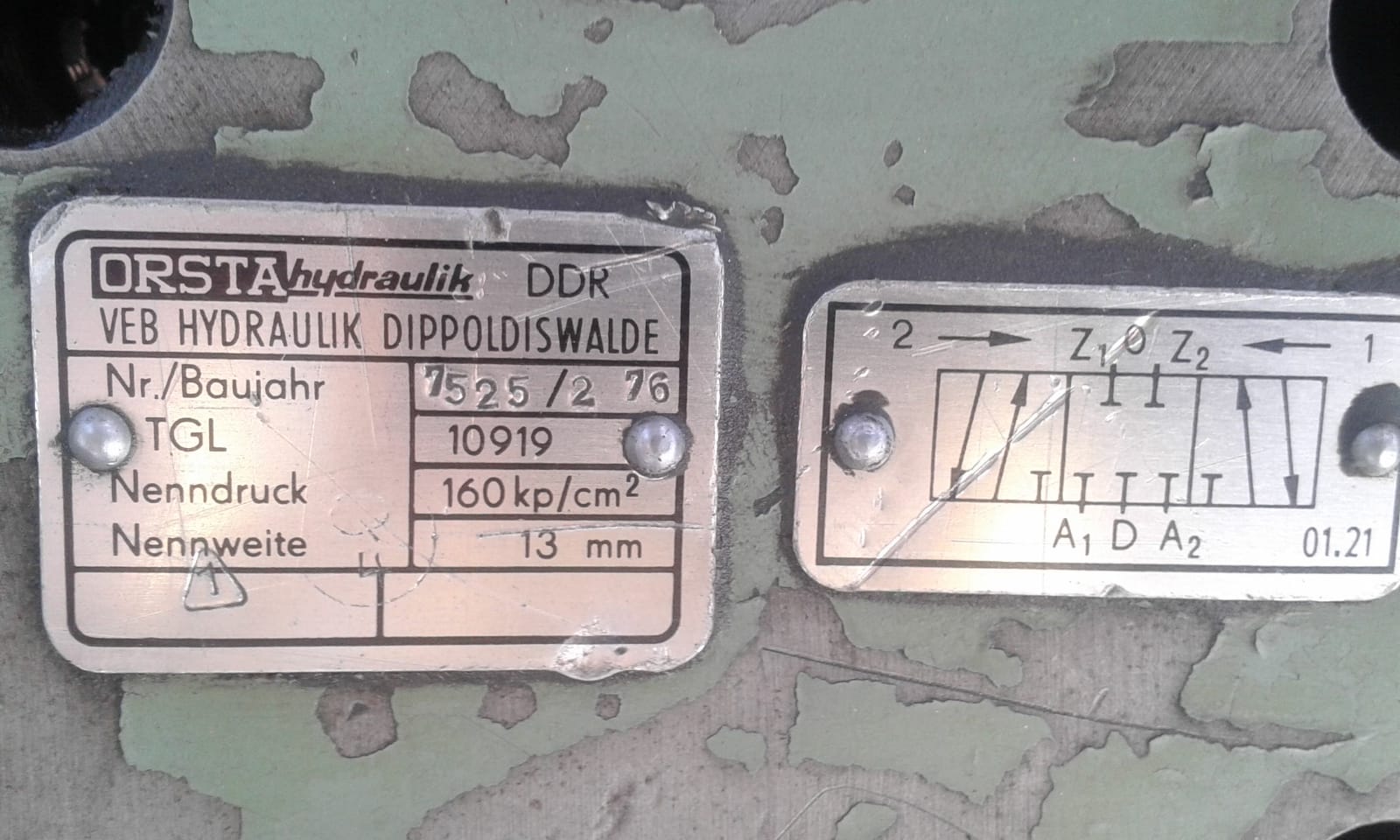

Bei Stelleinheiten und Steuereinheiten sollten immer die Nummern auf einem Typenschild aufgedruckt sein, mit denen Du das passende Orsta Hydraulik Ersatzteil findest.

Aber wenn das Typenschild nicht mehr da ist, was dann?

Vielleicht kannst Du noch das Hydraulik Schaltzeichen des Ventils erkennen?

Aber wenn das alles nichts hilft:

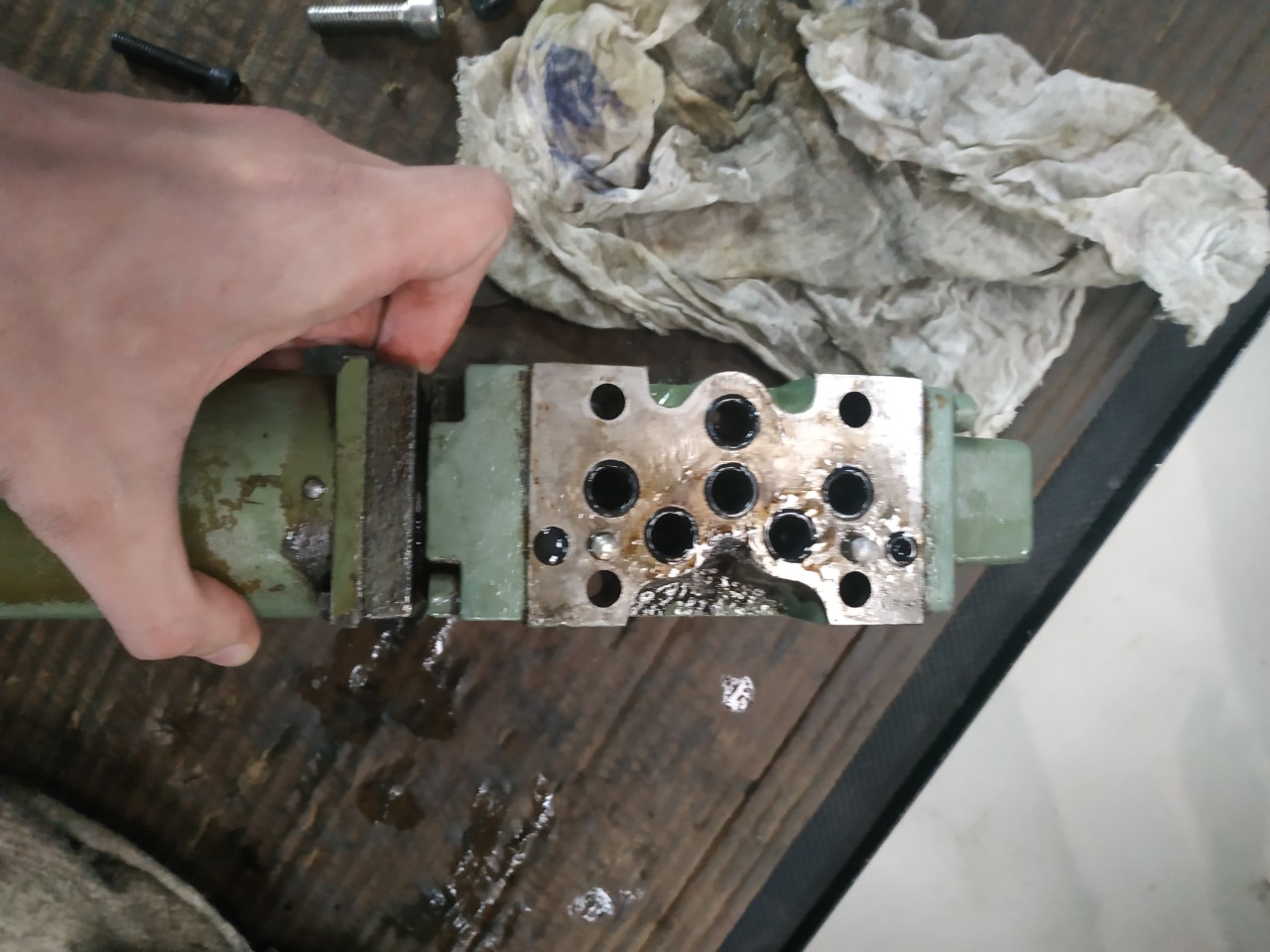

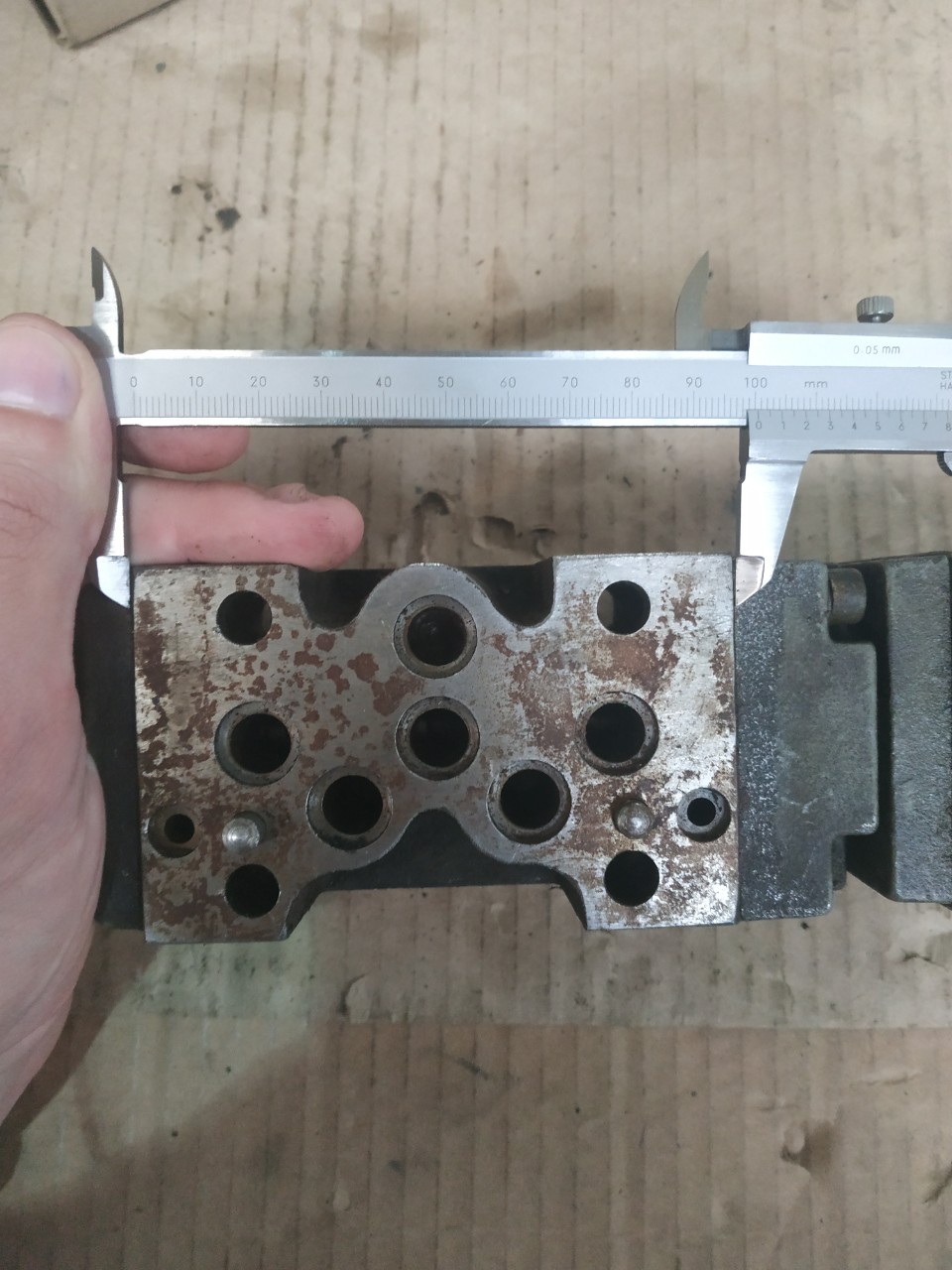

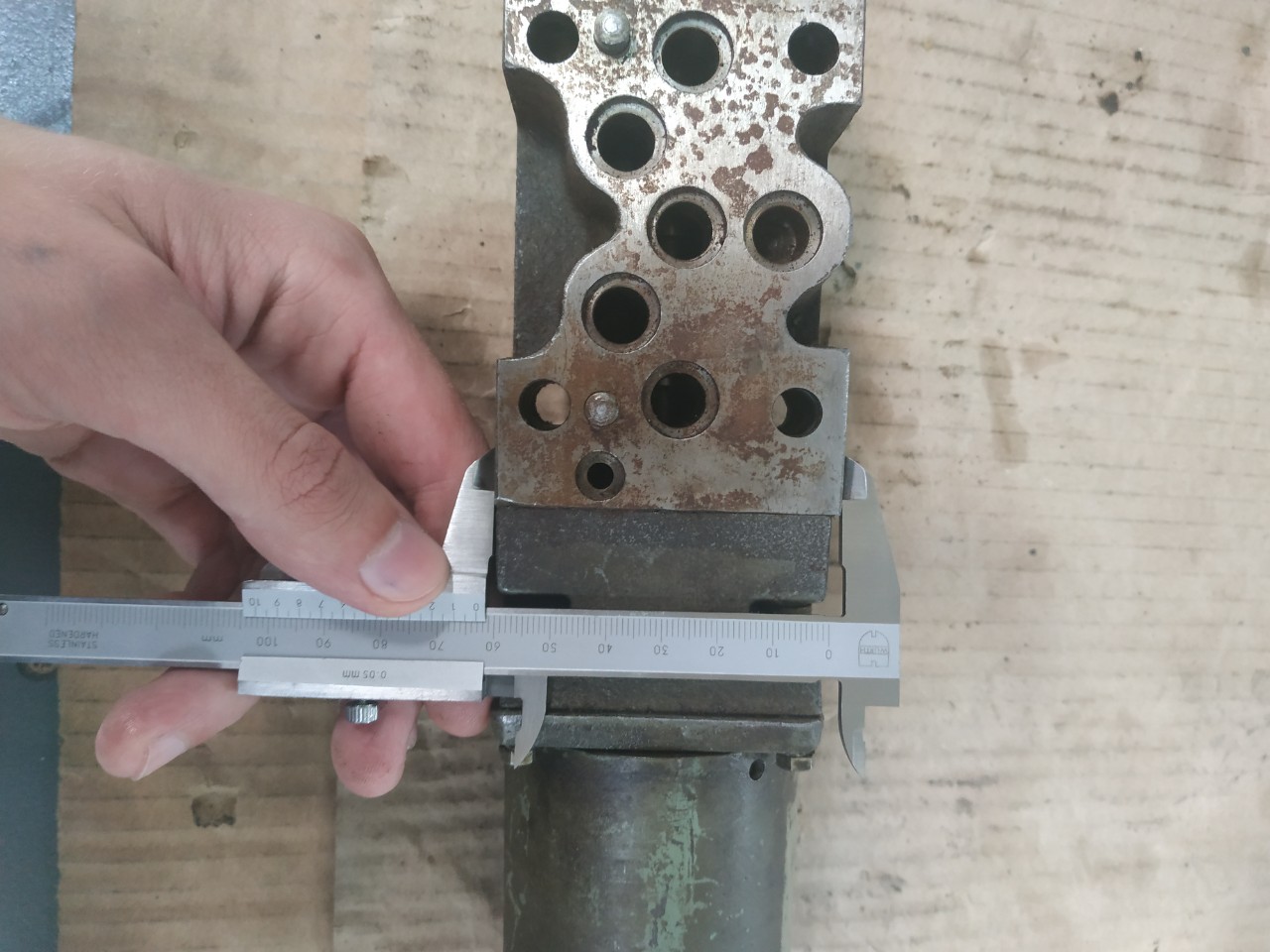

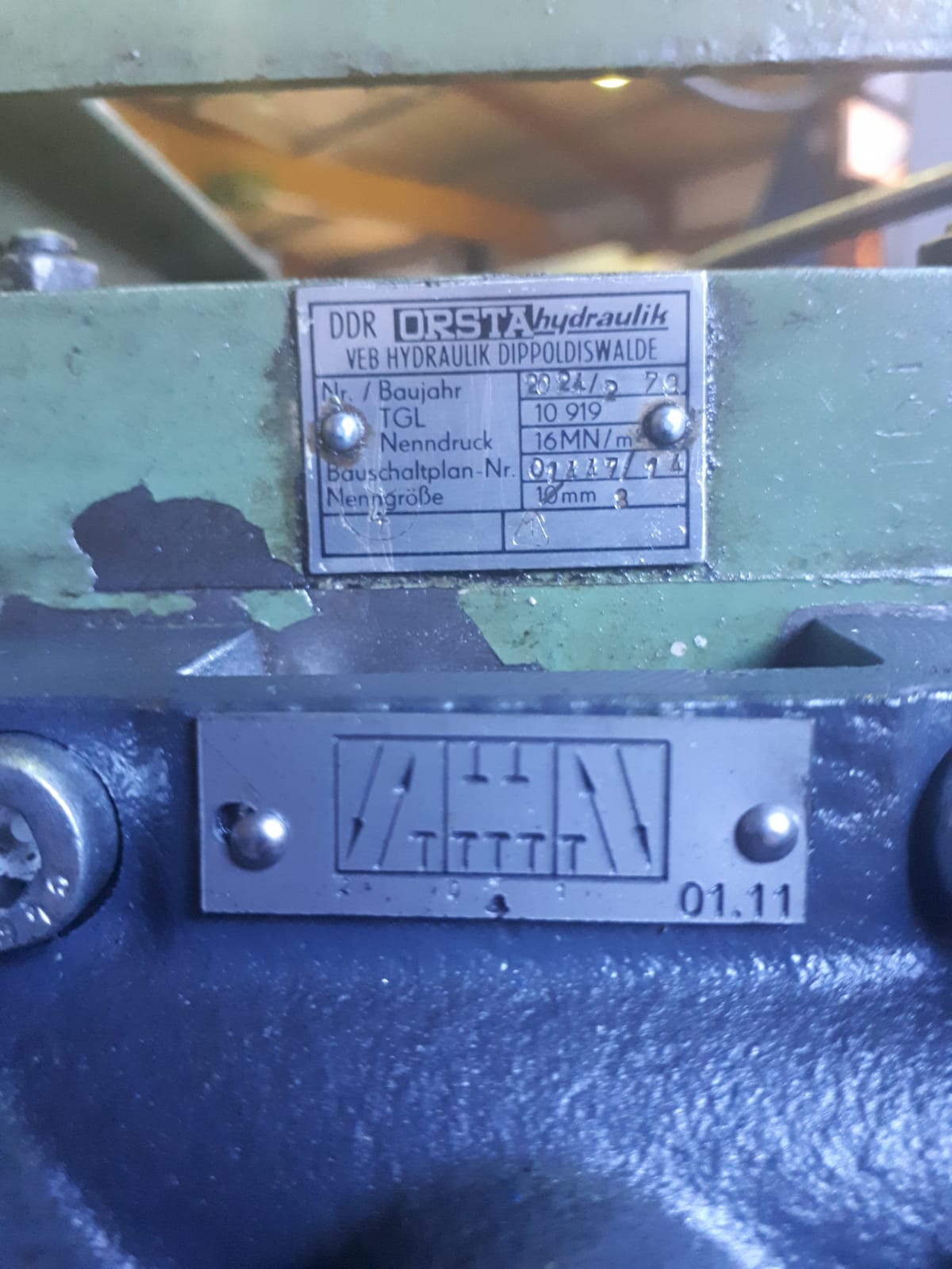

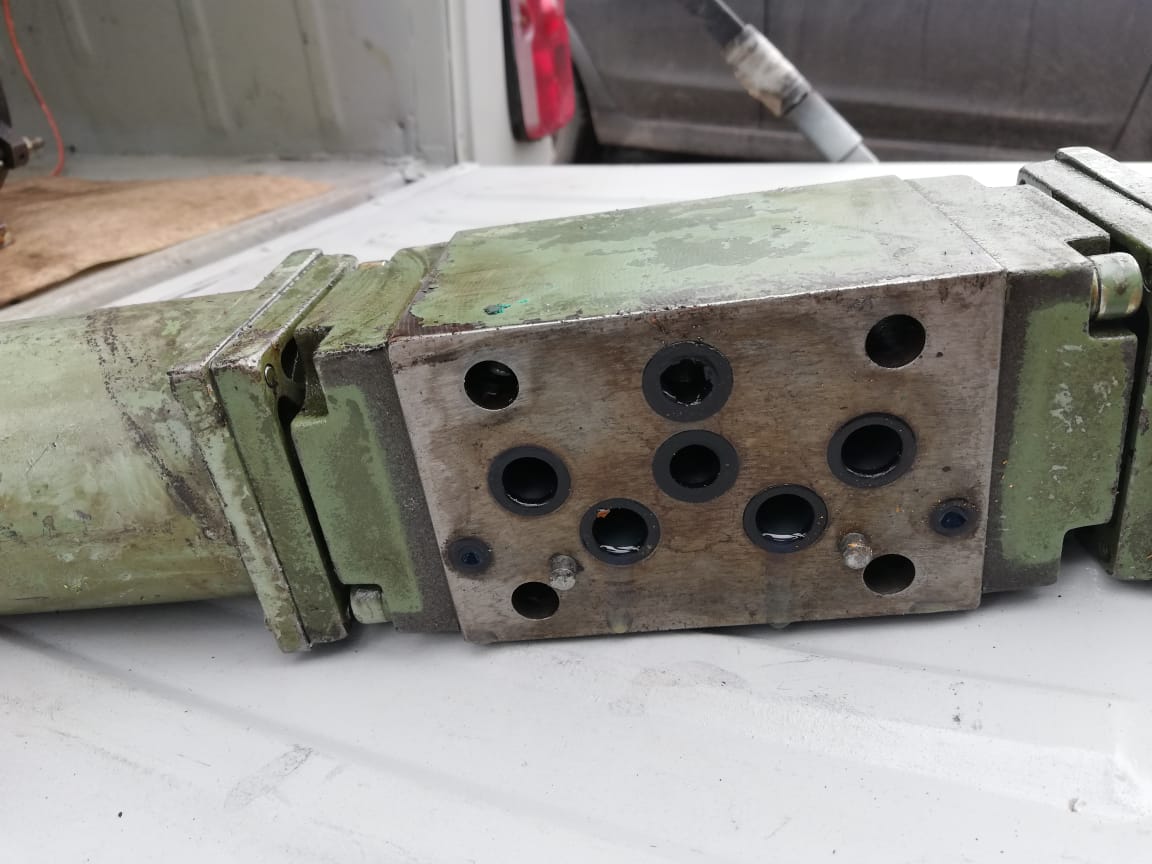

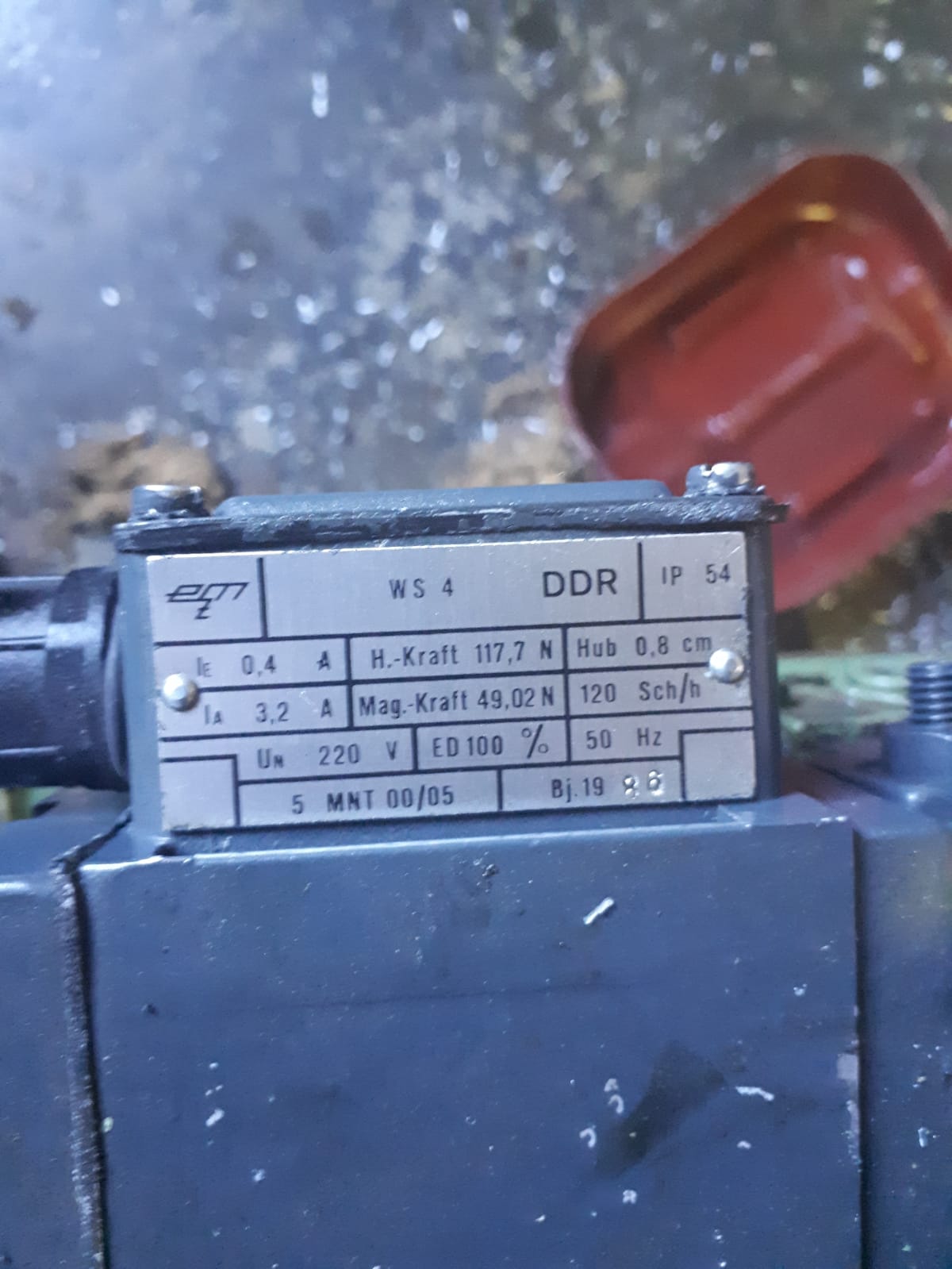

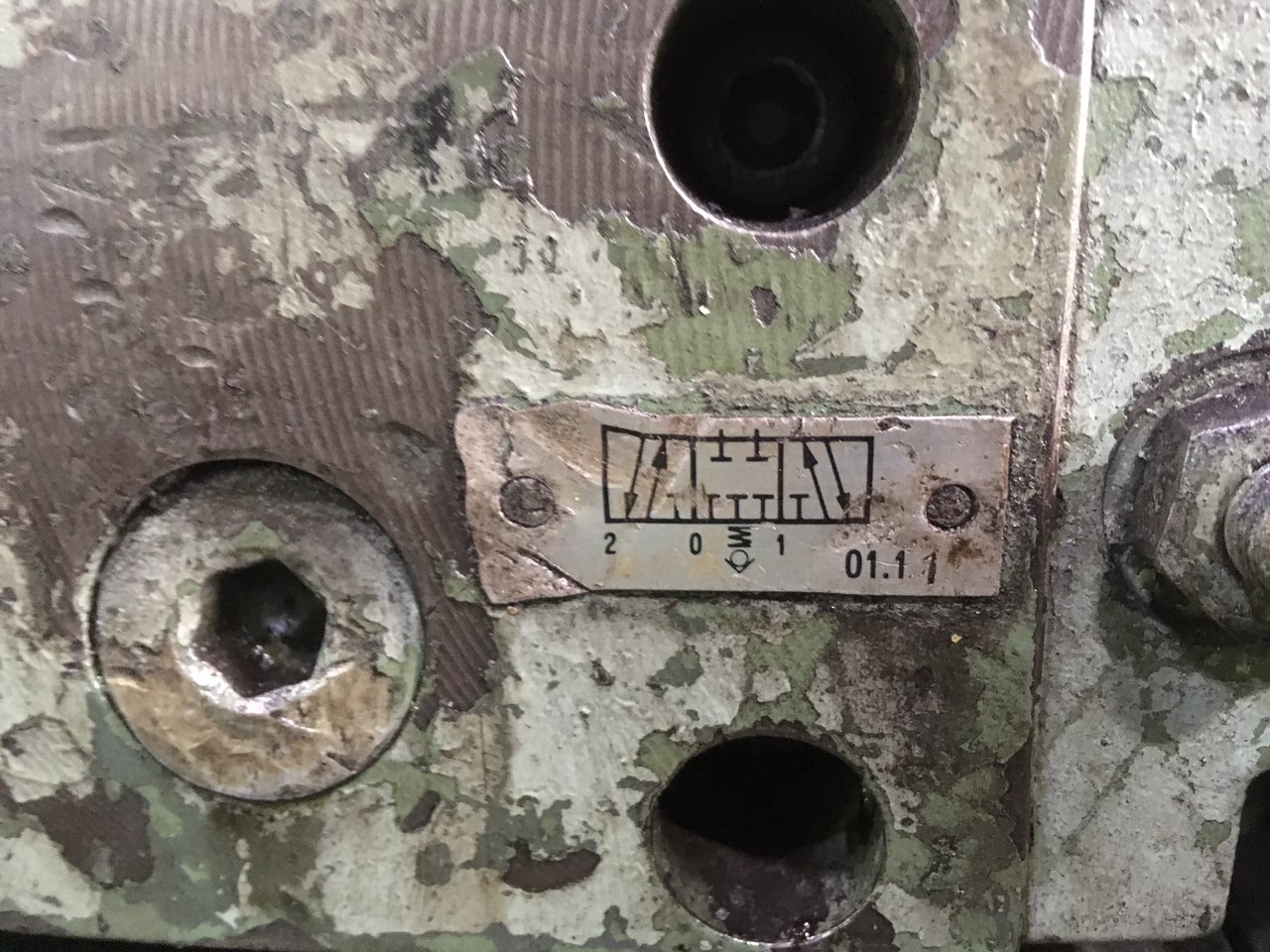

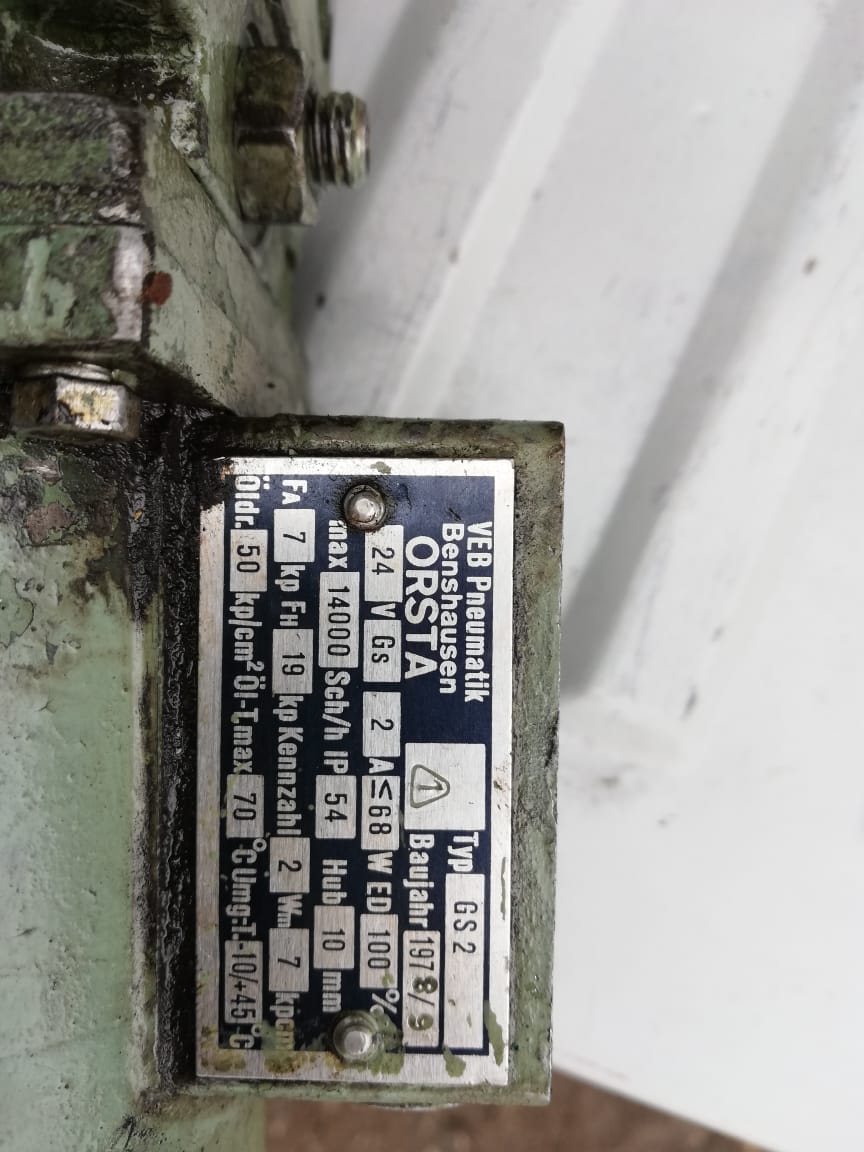

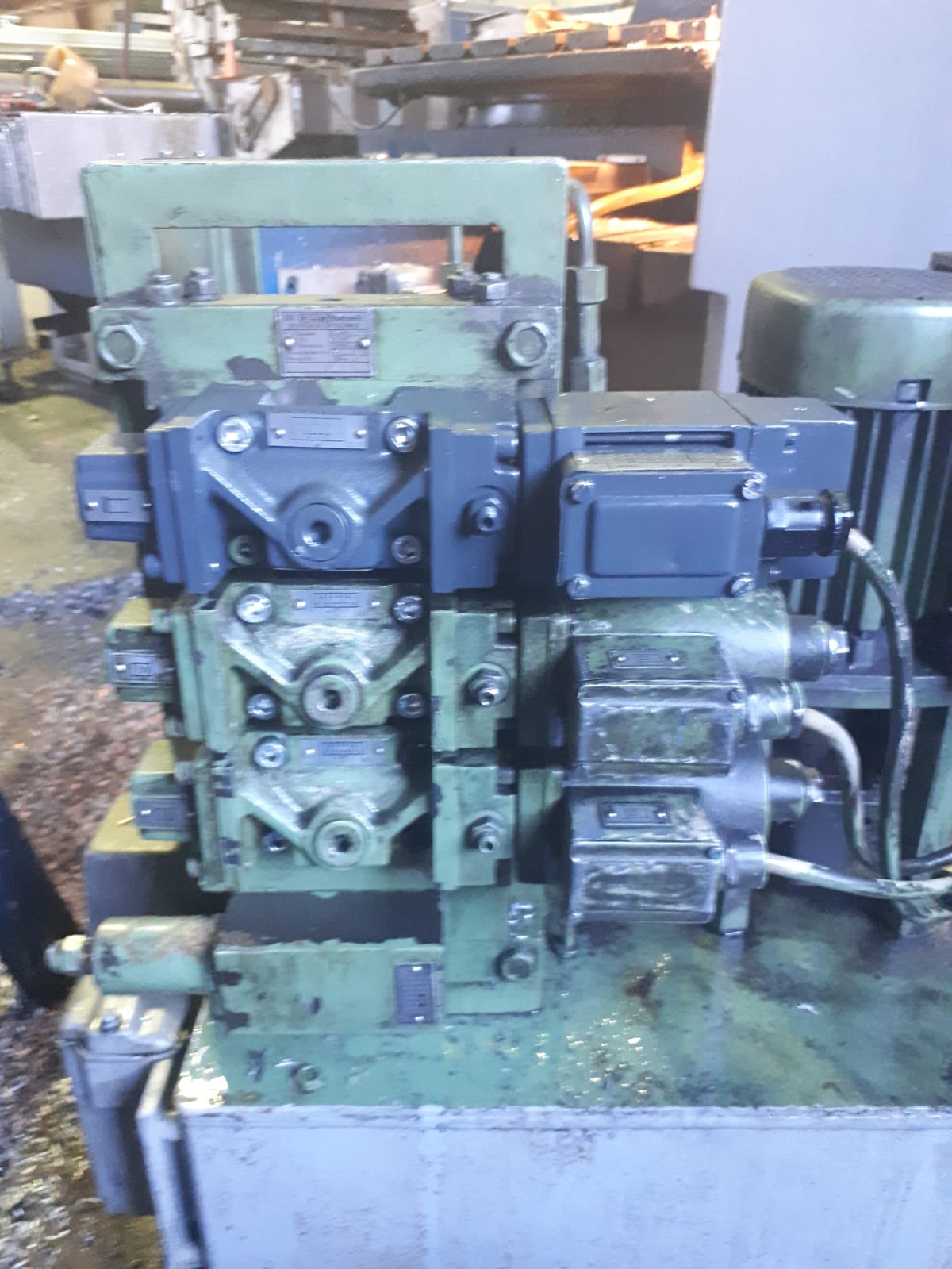

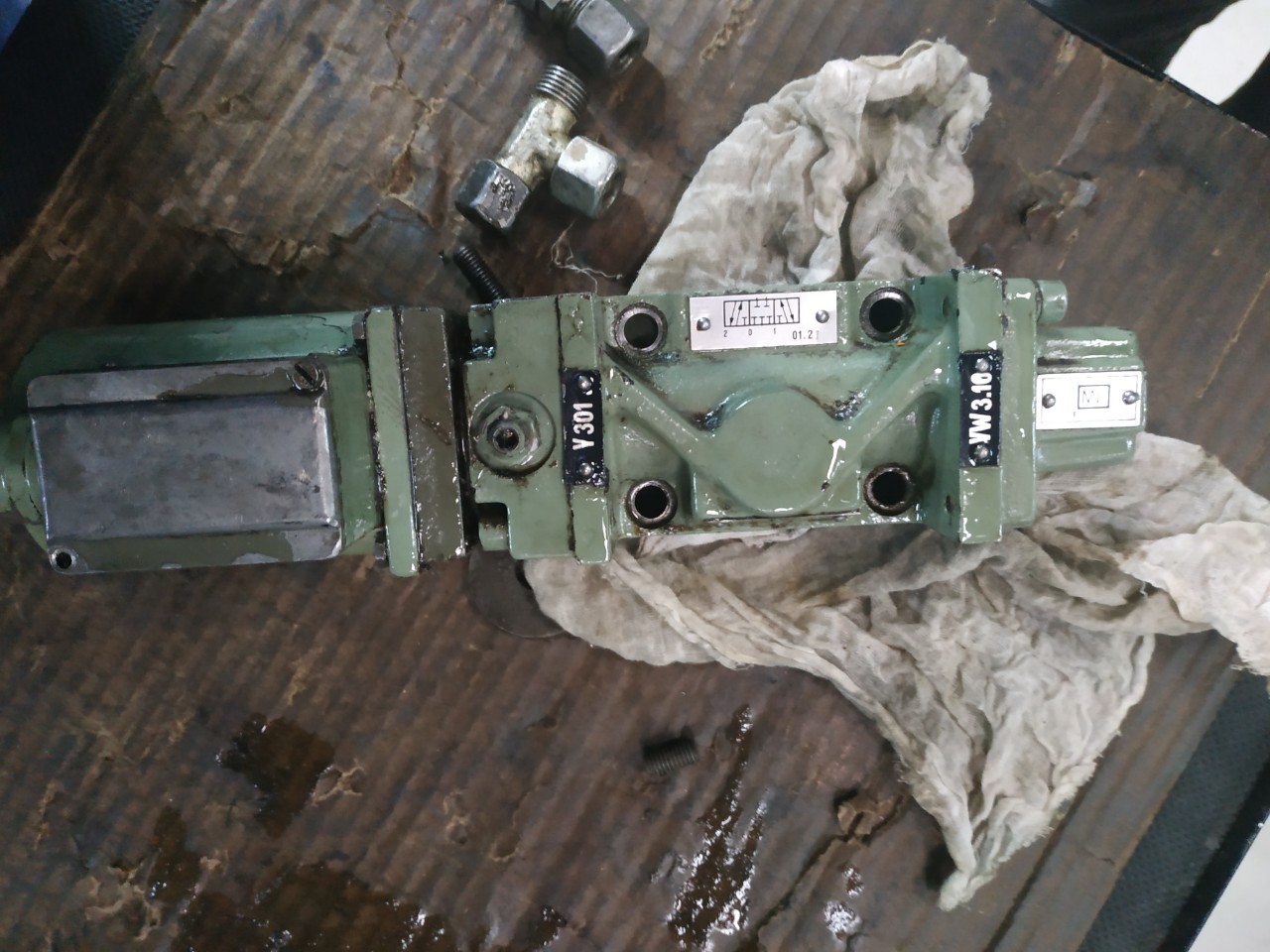

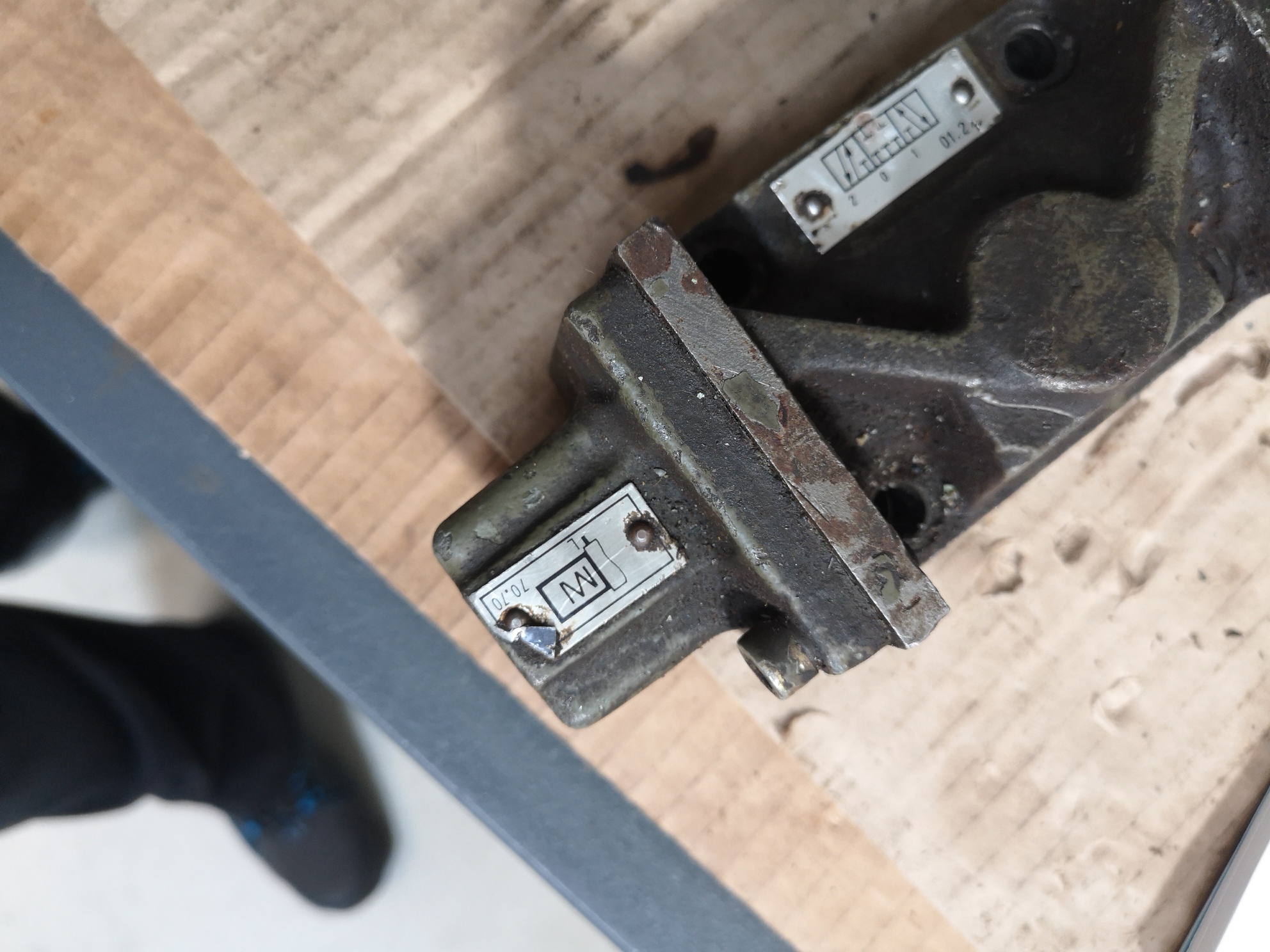

Sende uns Fotos an möglichst mit Maßangaben. Solche Fotos, wie Du sie gleich sehen wirst, haben schon oft dafür gesorgt, dass wir das passende Ersatzteil liefern konnten.
