Die einfache Erklärung von einfachwirkenden oder doppeltwirkenden Hydraulikzylindern.
Tipps zur Reparatur von Hydraulikzylindern.
Oder günstige Angebote, wo Du Hydraulikzylinder kaufen kannst.
Mit diesem Beitrag möchte ich Dir die kraftvollen Druckstromverbraucher aus Hydrauliksystemen näher vorstellen.
Hydraulikzylinder sind Geräte, die in verschiedenen Bereichen eingesetzt werden, um Kraft mithilfe von Hydraulikflüssigkeit zu übertragen.
Inhaltsverzeichnis
Anzeigen
Welche Arten von Hydraulikzylindern gibt es?
Wenn Du Dich näher mit Hydraulikzylindern beschäftigst, dann wirst Du zuerst auf den Unterschied von einfachwirkenden und doppeltwirkenden Zylindern treffen.
Aber was ist der Unterschied?

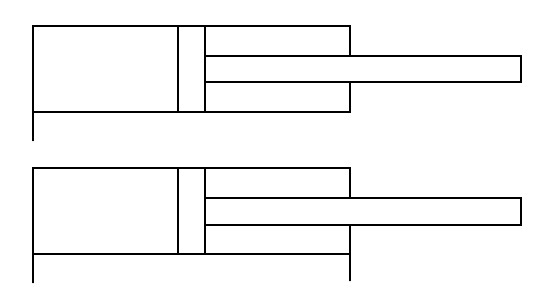

Dazu ist es hilfreich, Dir die Symbole zu zeigen.
Während der einfachwirkende Hydraulikzylinder nur einen Anschluss für das Hydrauliköl hat, besitzen doppeltwirkende Hydraulikzylinder zwei Anschlüsse.
Diese erkennst Du an den kleinen Strichen am Symbol der Arbeitszylinder. Zudem ist es möglich, diese Zylinder mit einseitiger oder doppelseitiger Endlagenbremsung auszuführen bzw. zu kaufen.
Die Endlagenbremsung oder Endlagendämpfung wird dabei mit kleinen Rechtecken an der jeweiligen Seite der Scheibe des Kolbens dargestellt. Oder auch beidseitig.
Zudem kann ein Pfeil angeben, dass diese Endlagenbremsung (Dämpfung) einstellbar ist.
Eine besondere Art von solchen Zylindern ist der doppeltwirkende Zylinder mit beidseitiger Kolbenstange. Dieser wird auch Gleichgangzylinder genannt.
Zusammenfassung der Arten von Hydraulikzylindern
Einfachwirkende Hydraulikzylinder:
- Diese Zylinder haben nur einen Anschluss für die Hydraulikflüssigkeit.
- Wenn Druck auf die Flüssigkeit ausgeübt wird, bewegt sich der Zylinder in eine Richtung, und eine Feder oder ein externer Mechanismus bringt ihn in die Ausgangsposition zurück.
- Ein einfaches Beispiel dafür ist der Hebekolben in einem Flaschenwagenheber.
Doppeltwirkende Hydraulikzylinder:
- Im Gegensatz zu einfachwirkenden Zylindern haben diese Zylinder zwei Anschlüsse für die Hydraulikflüssigkeit.
- Druck kann auf beiden Seiten des Kolbens erzeugt werden, was eine bidirektionale Bewegung ermöglicht.
- Diese Zylinder sind in vielen Anwendungen zu finden, von Baumaschinen bis zu industriellen Pressen.
Teleskopzylinder:
- Diese Zylinder bestehen aus mehreren ineinander geschachtelten Rohren, wodurch sie sich ausfahren und zusammenziehen können.
- Häufig in Anwendungen wie Kranen oder Hebebühnen zu finden, ermöglichen Teleskopzylinder eine kompakte Bauweise bei Bedarf langer Hübe.
Kolbenstangenlose Zylinder:
- Hier ist die Kolbenstange nicht sichtbar, da sie sich innerhalb des Zylinders befindet.
- Dieses Design verringert das Risiko von Beschädigungen und eignet sich gut für Anwendungen, bei denen die Stange empfindlich gegenüber äußeren Einflüssen ist.
Rundlaufende Hydraulikzylinder:
- Diese Zylinder ermöglichen eine Rotation anstatt einer linearen Bewegung.
- Oft in industriellen Anwendungen wie Maschinen mit schwenkbaren Armkomponenten zu finden.
Wir können Ihnen aus dem Bereich der Hydraulikzylinder einfach und doppelt wirkende Arbeitszylinder verschiedener Größen und Befestigungsarten anbieten. Hauptsächlich haben wir Zylinder von Orsta Hydraulik HRN 10901 sowie der TGL 10906 auf Lager. Verschiedenste Ausführungen bieten sicher auch Ihnen das gewünschte Ersatzteil.
Die HRN 10901:
Hydrozylinder mit 6,3 MPa Nenndruck
- einstufig und doppeltwirkend
- beidseitige Kolbenstange
- beidseitige Endlagendämpfung
Bestellbeispiel:
S3-50/22×125 HRN 10901
S3 – Flanschbefestigung (A Grundform; P1 mit Fußbefestigung, tangential)
50 – Kolbendurchmesser (Nenngröße) in mm
22 – optional Kolbendurchmesser in mm
125 – Hublänge 125 mm

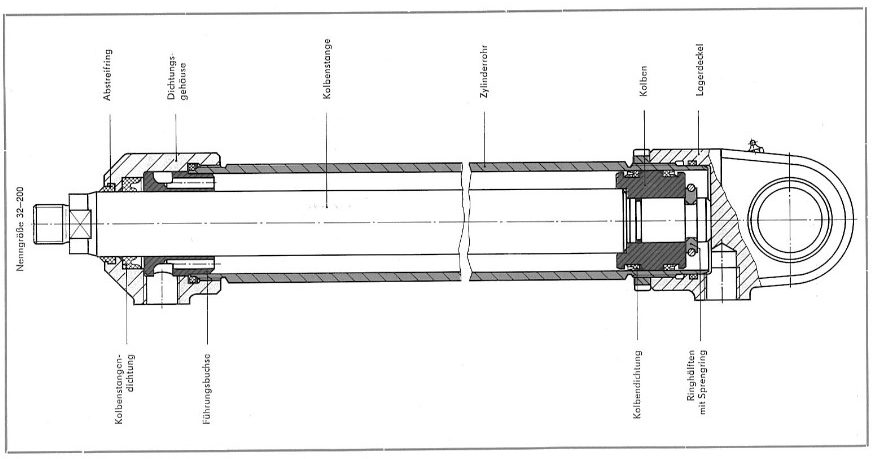

Die TGL 10906:
- doppeltwirkender hydraulische Arbeitszylinder
- einstufig ohne Endlagenbremsung
- Nenndruck 16 MPa
- Nenngrößen 32-80 und 140-200
Bestellbeispiel:
B2-63/28×250 TGL 10906
B2 – Befestigung Gelenkauge (B1-Schwenkauge; C1-Schwenkzapfen; P1-Füße; S1-Flansch ausfahrseitig; S2-Flansch bodenseitig)
63 – Kolbendurchmesser (Nenngröße) in mm
28 – Kolbenstangendurchmesser in mm
250 – Hublänge 250 mm
Kolbenstangenköpfe nach TGL 21549
Kolbenstangenköpfe sind nicht im Lieferumfang des Hydraulikzylinders enthalten. Diese müssen gesondert bestellt werden. Für eine Auswahl unseres Lagerbestandes an Kolbenstangenköpfen der TGL 21549 klicken Sie bitte den Link an.
