Die zur Baureihe der Hydraulikfilter nach TGL 21541 zugehörigen mechanischen und elektrischen Verstopfungsanzeigen sind nach der TGL 21541/02 genormt. Zur Erreichung optimaler Einbauverhältnisse sind die Flüssigkeitsfilter für Rohrleitungseinbau (Bauform A) und Behältereinbau (Bauform B) erhältlich. Beide Bauformen der Hydraulikfilter können mit einer mechanischen oder elektrischen Verstopfungsanzeige ausgerüstet werden.
Filtereinsätze der Feinheit 25µm oder 63µm gestatten zudem einen zweckmäßigen Einsatz in den jeweiligen Hydraulikanlagen.
TGL 21541 Wirkungsweise
Die Flüssigkeitsfilter der TGL 21541 sind Vollstromfilter, das heißt der gesamte Flüssigkeitsstrom wird gefiltert. Die Filterelemente für Orsta Filter sind auszuwechseln bzw. zu reinigen, wenn sich bei der mechanischen Verstopfungsanzeige die Kugel innerhalb der Anzeigenfläche befindet oder bei der elektrischen Verstopfungsanzeige ein Signal durch Berührung der Kugel mit dem Kontaktstift auslöst.
Der Einsatz kann auch im Außenbereich bei niedrigen Temperaturen erfolgen.
Arten von Orsta TGL 21541 Flüssigkeitsfiltern
Die folgende Tabelle zeigt die Kennbuchstaben für die verschiedenen Arten der Flüssigkeitsfilter. Diese werden in einer Buchstabenkombination von bis zu drei Buchstaben benutzt, um den Artikel vollständig in der Reihenfolge Bauform – Magnet – Verstopfungsanzeige zu beschreiben.
| Kenngröße / Merkmal | Beschreibung | Kennbuchstabe |
|---|---|---|
| Bauform, Nenndruck | Rohrleitungseinbau, Nenndruck 2,5 MPa (25bar) | A |
| Behälteraufbau, Nenndruck 1 MPa (10bar) | B | |
| Magnet (Vorfilterung) | mit | C |
| ohne | D | |
| Verstopfungsanzeige nach TGL 15687 | mechanisch | A |
| mechanisch-elektrisch | B | |
| ohne | C | |
| elektrisch | D |
Bestellbeispiele für Vollstromfilter nach TGL 21541
AC 32-63 TGL 21541
A – Bauform A (siehe oben)
C – Magneteinsatz mit Magnet (D – ohne Magnet)
32 – Nennweite 32 (möglich 16,20,25,32,40 für Bauform A zusätzlich NW 10,40/3,63 für Bauform B)
63 – Filterfeinheit in µm (möglich 25 oder 63)
BCB 40-25 63/63 TGL 21541
B – Bauform B
C – mit Magneteinsatz
B – optional Verstopfungsanzeige (A – mechanische, B – elektrische Verstopfungsanzeige)
40 – Nennweite siehe oben
25 – Filterfeinheit 25 µm
63/63 – zwei weitere Filterpatronen mit der Feinheit 63 µm
- AC 16
- AC 20
- AC 25

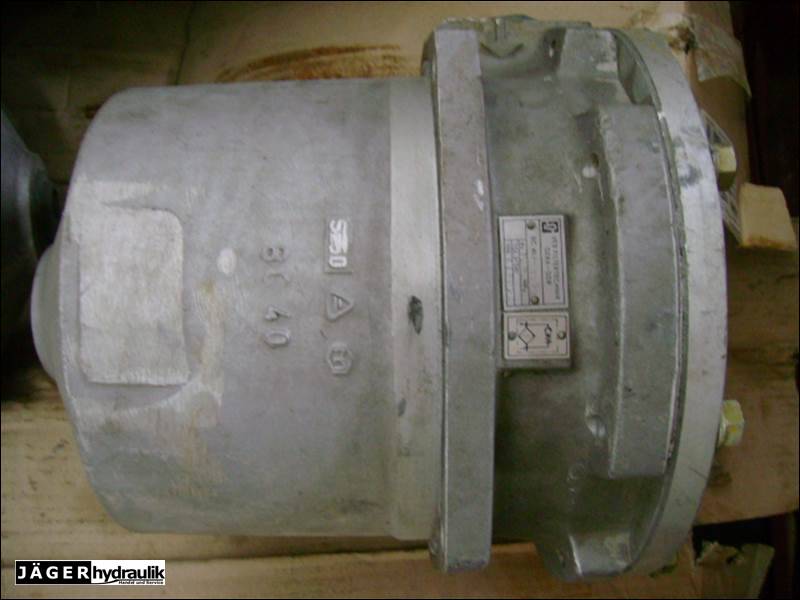

- BC 10
- BC 20
- BC 25
- BC 32
- BCB 63/3-25
