Passend zu den Orsta Hydraulik Druckfiltern nach TGL 36392 haben wir die Filterelemente mit Metallgewebe in der Filterfeinheit 10µm und den beiden verschiedenen Größen (50/100 und 50/200) als Ersatz auf Lager. Um einen ordnungsgemäßen Betrieb der Hydraulikanlage zu gewährleisten ist es erforderlich, die Filterpatronen bei zu starker Verschmutzung auszutauschen.
Inhaltsverzeichnis Anzeigen
Eigenschaften der Filterelemente mit Metallgewebe nach TGL 55092
| Nenngröße | 50/100 | 50/200 |
|---|---|---|
| Filterfeinheit | 10 µm | |
| NennvolumenstromDruckdifferenz 0,05 MPa [dm³/min] | 40 | 80 |
| Druckdifferenz bei kinematischer Viskosität von 200*106 m²/s und Nennvolumenstrom [MPa] | ≤0,15 | |
| zulässige Druckdifferenz [MPa] | 4 | |
| Sicherheitsfaktor gegenüber Bersten | 1,5 | |
| Grenzdruck bei Dichtheitsprüfung [Pa] | 2500 | |
| Regenerierbarkeit (Mindestzahl) | 3 | |
| Fluid | Hydraulikflüssigkeiten nach TGL 17452/01 und /03 | |
Bestellbeispiel für Filterelemente mit Metallgewebe nach TGL 55092
Filterelement 10-50/100 TGL 55092
10 – Filterfeinheit 10 µm
50 – Außendurchmesser 50mm
100 – Länge 100 mm (möglich: 200mm)
- A 10-50/100
- A 10-50/200

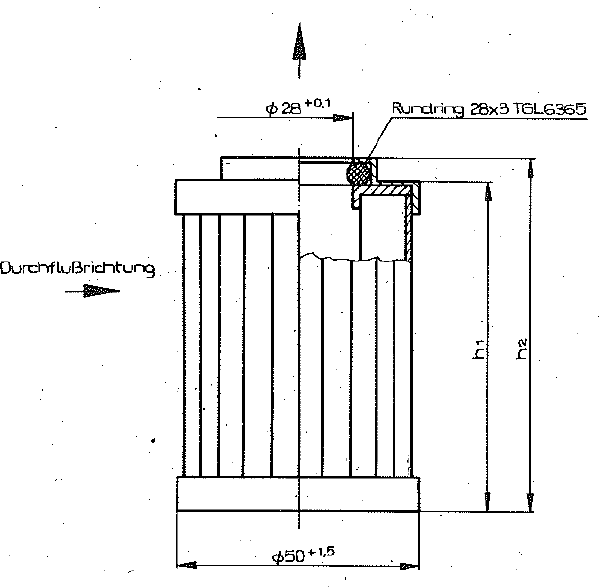

Schema TGL 55092
| Nenngröße | h1 +1 | h2 +1 | Filterfläche [cm²] | Masse [g] |
|---|---|---|---|---|
| 50/100 | 100 | 104 | 700 | 260 |
| 50/200 | 200 | 204 | 1400 | 450 |
