Die Orsta Pneumatik Drosselventile (Orsta Throttle Valve) nach TGL 20718 für Pneumatiksysteme regeln den Druck der durchströmenden Luft. Die Ventile sind in verschiedenen Nenngrößen und Ausführungen lieferbar. Die Drosselventile gibt es in den Ausführungen AOH ohne Rückschlagventil und ARH mit Rückschlagventil. Der Temperatureinsatzbereich beträgt für das Fluid sowie die Umgebungstemperatur 253 K – 343 K, was einer Temperatur in Grad Celsius von -20 °C bis +70 °C entspricht.
Kennwerte der Orsta AOH Drosselventile nach TGL 20718
Die Orsta AOH Drosselventile ohne Rückschlagventil gibt es in den Nenngrößen 4, 6, 10 und 16. Für alle Typen gilt:
- Nenndruck: 1,0 MN/m²
- Betriebsdruck mindestens: 0,0 MN/m²
- Betriebsdruck maximal: 1,0 MN/m²

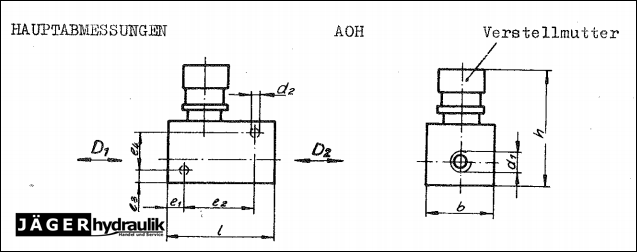

Abmessungen der AOH Drosselventile TGL 20718
Die Abbildung ist, wie die weiteren schematischen Darstellungen und Symbole, der Orsta TGL 20718 entnommen. Alle Maßangaben sind in Millimeter.
| Nennweite | b Größtmaß | d1 | d2 | e1 | e2 | e3 | e4 | h Größtmaß | l ±0,5 |
~ Masse [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 20 | M10x1 | 3,4 | 5 | 24 | 20 | 0 | 51 | 35 | 0,06 |
| 6 | 28 | M12x1,5 | 4,5 | 11 | 30 | 22 | 60 | 47 | 0,12 | |
| 10 | M16x1,5 | 8 | 35 | 26 | 74 | 48 | 0,14 | |||
| 16 | 37 | M22x1,5 | 6,6 | 8 | 46 | 5 | 35 | 119 | 60 | 0,39 |
Kennwerte der Orsta ARH Drosselventile nach TGL 20718
Die Typreihe ARH der Orsta Pneumatik Drosselventile besitzen ein integriertes Rückschlagventil und haben folgende einheitlichen Kennwerte:
- Nenndruck: 1,0 MN/m²
- Betriebsdruck mindestens: 0,05 MN/m²
- Betriebsdruck maximal: 1,0 MN/m²
- Mindestdifferenzdruck zum Öffnen: 0,01 MN/m²

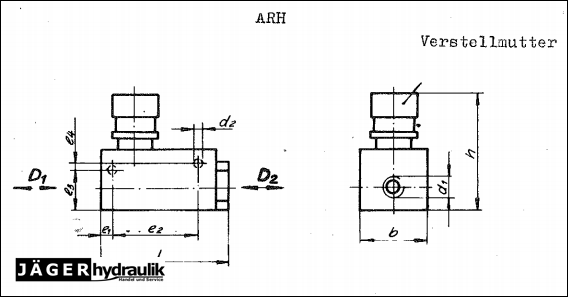

Abmessungen der ARH Drosselventile TGL 20718
| Nennweite | b Größtmaß | d1 | d2 | e1 | e2 | e3 | e4 | h Größtmaß | l | ~ Masse [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 20 | M10x1 | 3,4 | 5 | 24 | 20 | 0 | 51 | 43±0,5 | 0,07 |
| 6 | 28 | M12x1,5 | 4,5 | 4,5 | 35 | 22 | 3 | 65 | 60±1,0 | 0,15 |
| 10 | 30 | M16x1,5 | 8 | 35 | 32 | 0 | 74 | 66±1,0 | 0,22 | |
| 16 | 41 | M22x1,5 | 6,6 | 18 | 65 | 44 | 0 | 125 | 102±1,0 | 0,70 |
| 25 | 56 | M33x2 | 9 | 10 | 115 | 55 | 15 | 173 | 137±1,0 | 1,80 |

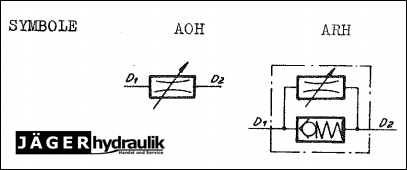

Symbole der TGL 20718
