Hydraulikfilter: Aufgabe und Arten

Hydraulikfilter haben die Aufgabe Verunreinigungen, wie Abrieb von Hydraulikkomponenten, Farbpartikel oder Gummiteilchen von Schläuchen, aus den Hydraulikflüssigkeiten herauszufiltern.

Je nach eingesetztem Druckstromverbraucher in Hydrauliksystemen wird eine andere Filterfeinheit gefordert. Folgende Liste zeigt empfohlene Filterfeinheiten:

Die Filterfeinheit gibt an, wie groß Partikel in der Hydraulikflüssigkeit maximal sein dürfen. Der Rest wird von dem Filter, insofern er nicht verschmutzt ist, herausgefiltert. Hydraulikfilter sind mit austauschbaren Filterelementen bzw. Filterpatronen ausgestattet.

Für das Material von Hydraulikfiltern gibt es verschiedene Möglichkeiten:

Anordnung und Arten von Filtern

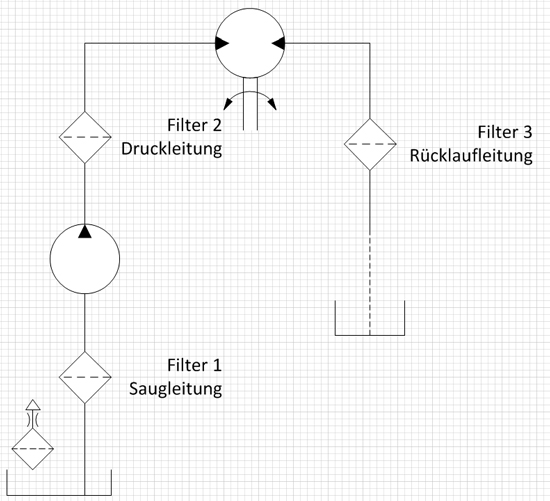

Es gibt in Hydrauliksystemen verschiedene Arten der Filterung. Je nach Anordnung des Hydraulikfilters muß Filterfeinheit und Ausführung des Filters inkl. Filtergehäuse beachtet werden. Als Beispiel haben wir mit Microsoft Visio einen kleinen Hydraulikschaltplan entworfen, um an diesem Beispiel die Arten von Hydraulikfiltern näher zu erläutern.

Hydraulikfilter 1 – Filter in der Saugleitung

Filter in der Saugleitung vermindern die Druckdifferenz über der Pumpe. Daher können hier nur Grobfilter eingesetzt werden. Der Einsatz erfolgt in Leichtbauweise von Hydraulikfiltern.

Hydraulikfilter 2 – Filter in der Druckleitung

In der Druckleitung kann man einen Feinfilter einsetzen, wenn es der Druckstromverbraucher erfordert. Hier ist die Druckdifferenz nicht kritisch, da die Pumpe einen konstanten Druck in der Druckleitung anlegt. Zu beachten ist aber, dass durch enorm hohe Drücke keine Leichtbauweise eines Filters eingebaut werden sollte. Hierzu gibt es in der Praxis direkt Hydraulikfilter für den Einbau in Druckleitungen, welche stabiler sind.

Hydraulikfilter 3 – Filter in der Rücklaufleitung

In der Rücklaufleitung ist weder der Druck für die Filter noch die Druckdifferenz kritisch. In der Rücklaufleitung kann also auch mit Feinfiltern in Leichtbauweise gearbeitet werden.
